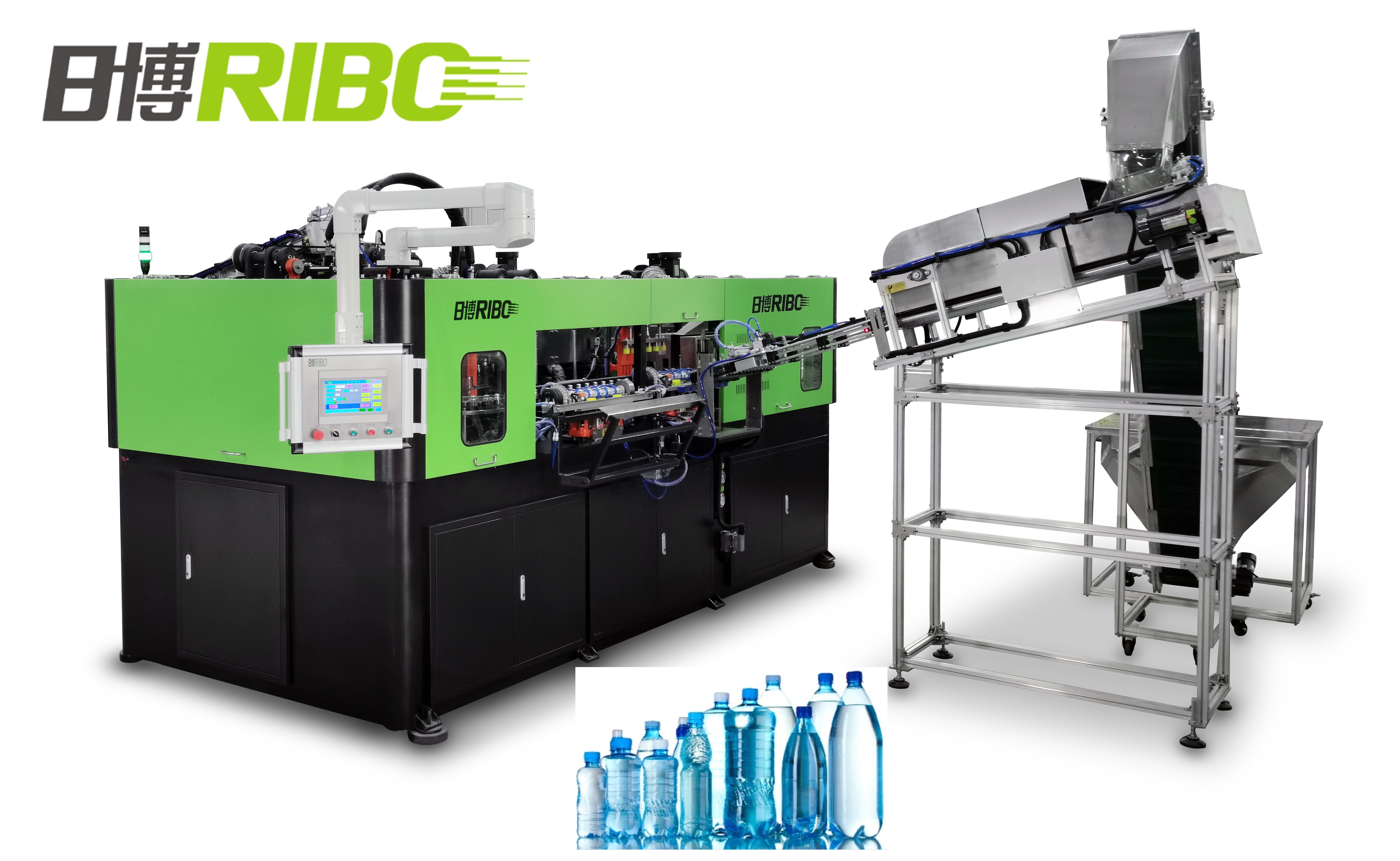

6 गुहा दो चरण झटका मोल्डिंग मशीन

पीईटी पानी की बोतल / कार्बोनेटेड शीतल पेय की बोतल के लिए स्वचालित झटका मोल्डिंग मशीन सर्वोत्तम मूल्य Price

बीएलएमएस सीरीज मशीन का परिचय

I. सारांश

बीएलएमएस श्रृंखला रैखिक झटका मोल्डिंग मशीन एक उच्च गति स्वचालित पीईटी ब्लोअर है जिसे वर्तमान में सबसे उन्नत बोतल उड़ाने वाली तकनीक के साथ डिजाइन और विकसित किया गया है, जिसके फायदे तेज, स्थिर, सरल, सामान्य उद्देश्य और पर्यावरण सुरक्षित के रूप में वर्णित किए जा सकते हैं।यह मुख्य रूप से पीने के पानी, पेय, भोजन, दैनिक रासायनिक उत्पादों आदि के लिए ब्लो मोल्डिंग कोल्ड फिलिंग और मेसोथर्मल फिलिंग पीईटी कंटेनरों में लागू होता है। मशीन उच्च दक्षता के साथ प्रचुर मात्रा में पैदावार देती है। प्रत्येक गुहा की क्षमता को बढ़ा दिया गया है1600bphमूल 1000bph से जब बोतल का आकार क्रमशः 600ml के बराबर या उससे कम हो, जो उच्च अंत ग्राहकों की आवश्यकताओं को पूरा कर सकता है।प्रीफॉर्म ऑटो लोडिंग सिस्टम से लैस, मशीन पूरी प्रक्रियाओं के दौरान किसी भी ऑपरेटर के हस्तक्षेप के बिना, लगातार प्रदर्शन और उच्च गति के साथ पूरी तरह से स्वचालित रूप से काम करती है।तदनुसार, संदूषण की संभावना को स्पष्ट रूप से कम किया जा सकता है, जो उत्पादों की गुणवत्ता का आश्वासन देता है।

द्वितीय.प्रौद्योगिकी विकास

मैं।मोल्ड लॉकिंग सिस्टम का नवाचार

सर्वो मोटर को 4-पीस मोल्ड होल्डर की गति को चलाने के लिए अपनाया गया है और उच्च दबाव सुपरचार्ज्ड मोल्ड लॉकिंग तंत्र सुसज्जित है।यह मोल्ड क्लैम्पिंग और ओपनिंग मैकेनिज्म दर्जनों वर्षों के अभ्यास पर स्वयं द्वारा सफलतापूर्वक विकसित किया गया है जो अब घरेलू रैखिक झटका मोल्डिंग मशीनों पर लागू सबसे कुशल क्लैम्पिंग और ओपनिंग मैकेनिज्म है।मोल्ड आंदोलन चक्र का समय केवल 0.4 ~ 0.5 सेकंड है।इस बीच, पूरा आंदोलन सटीक, स्थिर और तेज है, जबकि मोल्ड प्लेटों के बीच के प्रभाव को परिशोधित किया गया है, जो प्रभावी रूप से मोल्डों की रक्षा कर सकता है और तैयार बोतलों पर बिदाई लाइनों की दृश्यता को कम कर सकता है।

द्वितीयसर्वो पीएलसी प्रणाली का अनुप्रयोग

तत्काल स्थिति का संचालन करने के लिए सर्वो प्रणाली को अपनाया जाता है, निकटवर्ती सेंसर स्विच के साथ कक्षा की लक्ष्य स्थिति को कैप्चर किया जाता है जो तब सर्वो पीएलसी सिस्टम को त्वरित संकेत भेजता है।फिर सर्वो मोटर में प्लांट-इन रिवॉल्विंग कोडर लाइन पर कक्षा के स्थान का पता लगाएगा और फिर नियंत्रण प्रणाली को सूचना वापस खिलाएगा।नतीजतन, पीएलसी और पोजिशनिंग मॉड्यूल द्वारा ओरिएंटेशन किया जाएगा।

iii.सर्वो मोटर का अनुप्रयोग

मोल्ड आंदोलन तंत्र:सर्वो मोटर रेड्यूसर सिंक्रोनिकल ट्रांसमिशन सिस्टम को क्रमशः दो लिंकेज रॉड द्वारा ढोए गए मोल्ड के दोनों किनारों पर दो हिंज तंत्रों के पारस्परिक ऊपर और नीचे की गति को पूरा करने के लिए अपनाया जाता है।इस तरह, बीच में दो मोल्ड होल्डिंग प्लेट्स विपरीत रूप से या एक-दूसरे की ओर चलती हैं, जिसे आम तौर पर मोल्ड ओपनिंग और क्लोजिंग के रूप में जाना जाता है।सर्वो मोटर द्वारा संचालित हाउलिंग व्हील लगातार दक्षिणावर्त चक्कर लगाता है।प्रत्येक राउंड मोल्ड होल्डिंग प्लेट्स मूवमेंट के एक पूरे चक्र की ओर ले जाता है------खुला और बंद।इसके अलावा उच्च दबाव हवा सुपरचार्ज मोल्ड लॉकिंग तंत्र लागू किया जाता है जो मोल्ड प्लेटों के बीच प्रभाव को कम करता है और प्रभावी रूप से मोल्ड की रक्षा करता है।इसके अलावा, यह तैयार बोतलों पर बिदाई लाइनों की दृश्यता को कम करने में मदद करता है।सर्वो मोटर चालित मोल्ड मूवमेंट मैकेनिज्म को कठोर इंजीनियरिंग सिमुलेशन विश्लेषण पर डिज़ाइन और बनाया गया है, जो यह सुनिश्चित करता है कि मोल्ड गति की श्रृंखला सरल, सटीक, सुसंगत और तेज हो, जिससे चक्र का समय 0.3 ~ 0.5 सेकंड हो।

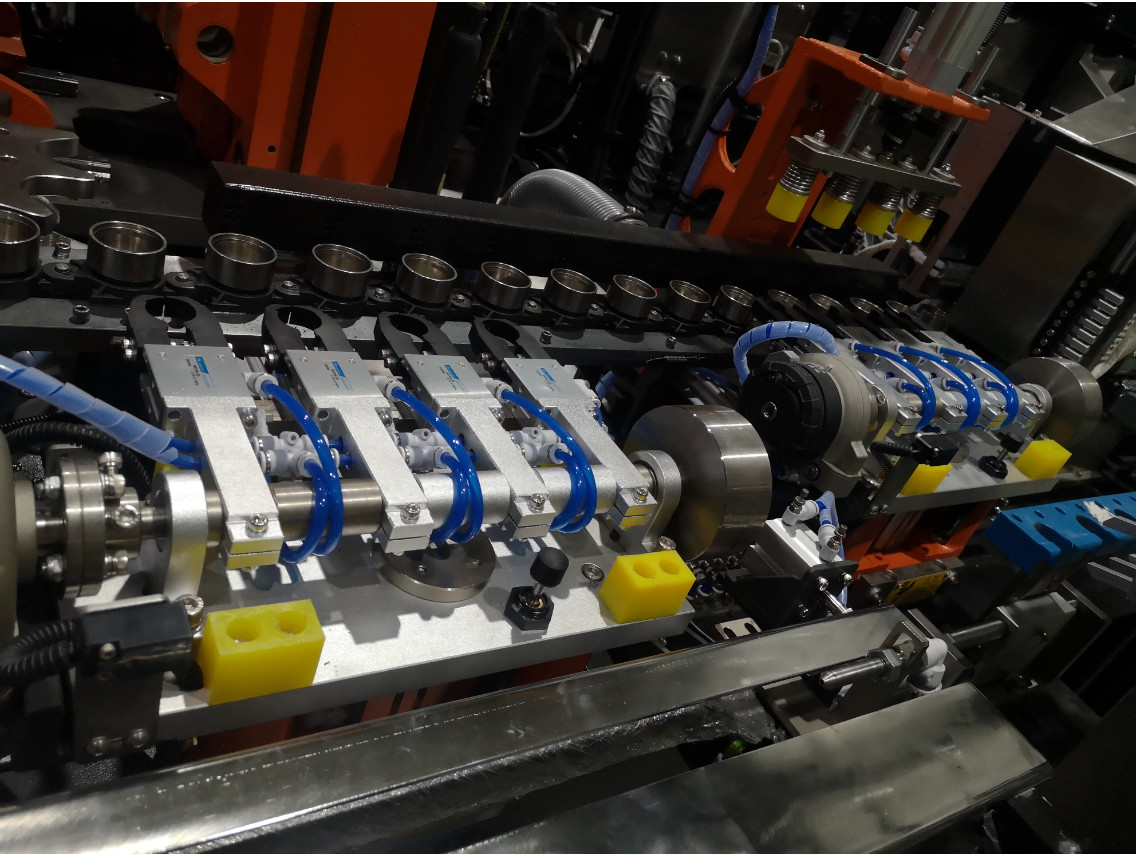

कदम तंत्र:प्रीफॉर्म हीटिंग, डिलीवरिंग और बॉटल आउट फीडिंग के ट्रांसमिशन मोशन सभी सर्वो मोटर की सिंक्रोनिकल हाई स्पीड और सटीक पोजिशनिंग के परिणाम हैं।(चक को चलाने के लिए अपनाया गया सर्वो मोटर, और चक एक चक्कर लगाता है, एक चरण चक्र पूरा होता है। इसका मतलब है कि इस बीच, 4 पीसी लोड करना, 4 पीसी गर्म प्रदर्शन झटका मोल्ड में आते हैं, 4 पीसी तैयार बोतलें ली जाती हैं रोबोट द्वारा बाहर।) कक्षा के अनुसार स्लाइडर कदम कम चक्र समय और उच्च दक्षता के साथ तेज और स्थिर है।

खिंचाव तंत्र: खींचने वाली छड़ें एक बार में सर्वो मोटर द्वारा संचालित होती हैं, जो छड़ की गति की समकालिकता सुनिश्चित करती है और उत्पादन से पहले समायोजन करना आसान बनाता है।

(ब्लो मोल्ड को इंटरचेंज करने के बाद, स्ट्रेचिंग रॉड्स की ऊंचाई को समायोजित करना बहुत आसान हो जाता है, बस टच स्क्रीन पर डेटा इनपुट करने की आवश्यकता होती है, मैनुअल द्वारा समायोजन करने की आवश्यकता नहीं होती है।)

ⅳ.ऊर्जा कुशल हीटिंग सिस्टम

ऊर्जा बचत प्रकार इन्फ्रारेड लैंप की नवीनतम तकनीक का उपयोग करके, दीपक का प्रवेश मजबूत, अधिक समान है!और पारंपरिक लैंप की तुलना में यह 30-20% तक बिजली बचा सकता है।

होमोथर्मल हीटर ऑटो रिफ्लेक्शन और क्लोज्ड लूप एडजस्टिंग सिस्टम को अपनाता है, जिसमें वोल्टेज के उतार-चढ़ाव से प्रभावित न होकर लगातार अनुपात में बिजली की आपूर्ति होती है।हीटर में प्रत्येक दीपक पाइप को व्यक्तिगत रूप से नियंत्रित किया जा सकता है।इसके अलावा, हीटर कनवर्टर नियंत्रित परिसंचारी एयर कूलिंग सिस्टम से लैस हैं जो हीटर के अंदर तापमान को स्थिर रख सकते हैं और लगातार गर्म हो जाते हैं, जो उच्च अच्छी भाग दर बनाता है।इसके अतिरिक्त, होमोथर्मल हीटर उस स्थिति में उत्कृष्ट रूप से काम करता है जहां तापमान में बहुत उतार-चढ़ाव होता है (10 ℃ ~ 30 ℃)।हीटिंग स्टेपिंग सिस्टम की स्थिति सर्वो मोटर, तेज और स्थिर द्वारा संचालित की जाती है।

v. स्वचालित प्रीफॉर्म अनस्क्रैम्बलिंग सिस्टम का अनुप्रयोग

जब प्रीफॉर्म ऑटो अनस्क्रैम्बलिंग सिस्टम काम कर रहा होता है, तो प्रत्येक प्रीफॉर्म स्लाइड वे पर फोटो-इलेक्ट्रिकल सेंसर प्रीफॉर्म लोडिंग मोटर और वितरण सिलेंडर को यह सुनिश्चित करने के लिए आदेश देगा कि प्रीफॉर्म प्रत्येक स्लाइड तरीके पर समान रूप से फैल जाए।प्रीफॉर्म की अनुपस्थिति हॉपर को अधिक प्रीफॉर्म की डिलीवरी का अनुरोध करने के लिए एक अलर्ट ट्रिगर करेगी, जो सुनिश्चित करती है कि पूरी प्रक्रिया बिना रुके सुचारू रूप से चलती है।

III.प्रदर्शन और लाभ

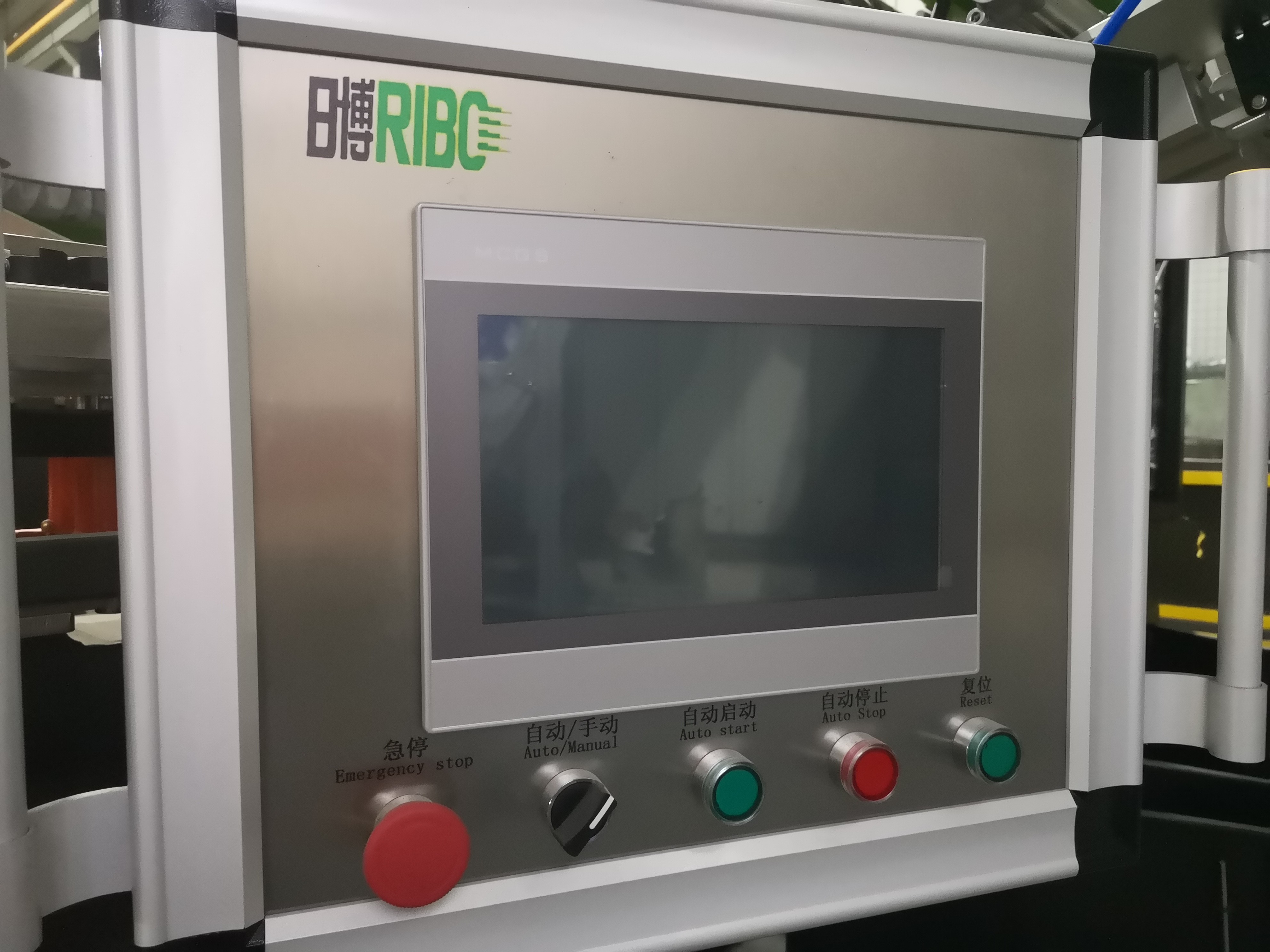

मैं।मैन-मशीन इंटरफ़ेस संचालित करना आसान है।तापमान समायोजन और प्रीफॉर्म वितरण सहित सब कुछ कम्प्यूटरीकृत है।

द्वितीयप्रीफॉर्म अनस्क्रैम्बलिंग, लोडिंग, बॉटल हैंडलिंग और ऑर्डरिंग सभी स्टेनलेस स्टील मैनिपुलेटर द्वारा दूसरे संदूषण के बिना स्वचालित रूप से संचालित होते हैं।

iii.जब प्रीफॉर्म को गर्म किया जा रहा हो तो सर्कुलेटिंग चिलिंग वाटर सिस्टम बोतल की गर्दन को विरूपण से बचा सकता है।

iv.होमोथर्मल हीटर ऑटो रिफ्लेक्शन और क्लोज्ड लूप एडजस्टिंग सिस्टम को अपनाता है, जिसमें वोल्टेज के उतार-चढ़ाव से प्रभावित न होकर लगातार अनुपात में बिजली की आपूर्ति होती है।संदेश श्रृंखला छोटी पिच और पैराटैक्टिक है, जो धीमी हीटिंग और कम बिजली की खपत को महसूस करने में मदद करती है।नतीजतन, प्रीफॉर्म को समान रूप से गर्म किया जा सकता है और उड़ाने में आसान होता है।

iv.सांचों की स्थिति में स्थापना से 30 मिनट के भीतर सांचों को आसानी से बदलना संभव हो जाता है।

v. मशीनों के लिए हमारे द्वारा उपयोग किए जाने वाले सभी महत्वपूर्ण भाग, जैसे कि विद्युत, वायवीय घटक, सर्वो मोटर, आदि जापान, अमेरिका और यूरोप से आयातित प्रसिद्ध ब्रांडेड भाग हैं, जो हमारे उपकरणों की स्थिरता और लंबे जीवन को सुनिश्चित करते हैं।

चतुर्थ। आसान रखरखाव

चूंकि मशीन विशेष संचार केबलों के माध्यम से प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) से जुड़ी है, उपयोगकर्ता पीएलसी के माध्यम से मशीन के सभी कार्यों का प्रबंधन कर सकता है, जो कुछ गलत होने पर ऑपरेटरों को चेतावनी संकेत और समस्या निदान रिपोर्ट भेजेगा। मशीन के साथ।तदनुसार, ऑपरेटर आसानी से उन कारणों का पता लगा सकते हैं जो दिखाए गए संकेतों के माध्यम से समस्याओं का कारण बनते हैं और उन्हें जल्दी से ठीक कर सकते हैं।

वी. सुरक्षा

BLMS-9000 ऑपरेटरों की सुरक्षा और मशीन के टिकाऊ स्थिर संचालन को सुनिश्चित करने के लिए निम्नलिखित मैकेनिक और इलेक्ट्रिक सुरक्षा उपकरणों से लैस है।

मैं।ऑपरेटरों की सुरक्षा

मशीन पूरी तरह से सही विश्वसनीय सुरक्षा द्वार के साथ संलग्न है और मुख्य सतह पर एल्यूमीनियम एंटीस्लिप प्लेट से सुसज्जित है, जो ऑपरेटरों की सुरक्षा को सबसे बड़ी डिग्री तक आश्वस्त कर सकती है।

द्वितीयमशीन की सुरक्षा

पोजिशनिंग सिस्टम, क्लैम्पिंग सिस्टम और स्ट्रेचिंग सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए मल्टीपल पॉइंट डिटेक्शन तकनीक को अपनाया जाता है।
