| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RiBo |
| मॉडल संख्या: | बीएलएमएस-13000 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | मुख्य मशीन और प्रीफॉर्म फीडिंग सिस्टम लकड़ी के फूस, स्पेयर पार्ट्स द्वारा पैक किया जाएगा और बोतल झटक |
| प्रसव के समय: | 75 ~ 90 दिन |
| भुगतान शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, मनीग्राम, डी / पी, डी / ए |
| आपूर्ति की क्षमता: | 15 सेट / महीना |
| गुहा पिच: | 76 मिमी | प्रीफॉर्म हीटिंग पिच: | 76 मिमी |
|---|---|---|---|
| सीएवी की संख्या: | 9 | मैक्स.कैंटिनर वॉल्यूम: | 600ml |
| गर्दन व्यास रेंज: | 18 ~ 38 मिमी | अधिकतम कंटेनर व्यास: | 70mm |
| अधिकतम कंटेनर ऊंचाई: | 240 मिमी | उत्पादन: | १३००० ~ १२००० बीपीएच |
| मूल्यांकित शक्ति: | 98kW | बिजली की खपत: | 60 ~ 70 किलोवाट |
| फुदकने का दबाव: | 2.5 ~ 3.2 एमपीए | हवा की खपत: | 7~9एम3/मिनट/4.0एमपीए |
| पूरे मशीन का आकार: | 6160x4150x3300 | वजन: | 8000KG |
| वोल्टेज: | 380V / 3PH / 50HZ, अनुकूलित | बिक्री के बाद सेवा प्रदान की जाती है: | विदेशी सेवा, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता, फील्ड स्थापना, कमीशन और प्रशिक्षण के लिए उपलब्ध इं |
| गारंटी: | 12 महीने | प्लास्टिक संसाधित: | पेट बोतल |
| स्वचालित: | हाँ | ब्लो मोल्डिंग प्रकार: | स्ट्रेच ब्लो मोल्डिंग |
| उत्पाद का नाम: | स्वचालित पीईटी बोतल उड़ाने / प्लास्टिक खिंचाव उड़ा मोल्डिंग मशीन, स्वचालित उड़ाने मोल्डिंग मशीन, पाल | उपयोग: | पीईटी बोतल, पानी की बोतल बनाना |
| मशीन की तरह: | हाई स्पीड प्लास्टिक की बोतल बनाने की मशीन | कुंजी शब्द: | झटका मोल्डिंग मशीन, मशीन, पीईटी खिंचाव बोतल उड़ाने मोल्डिंग मशीन |
| हाई लाइट: | 98KW स्वचालित प्लास्टिक मोल्डिंग मशीन,स्वचालित प्लास्टिक मोल्डिंग मशीन 12000BPH,98KW प्लास्टिक झटका मोल्डिंग मशीन |
||

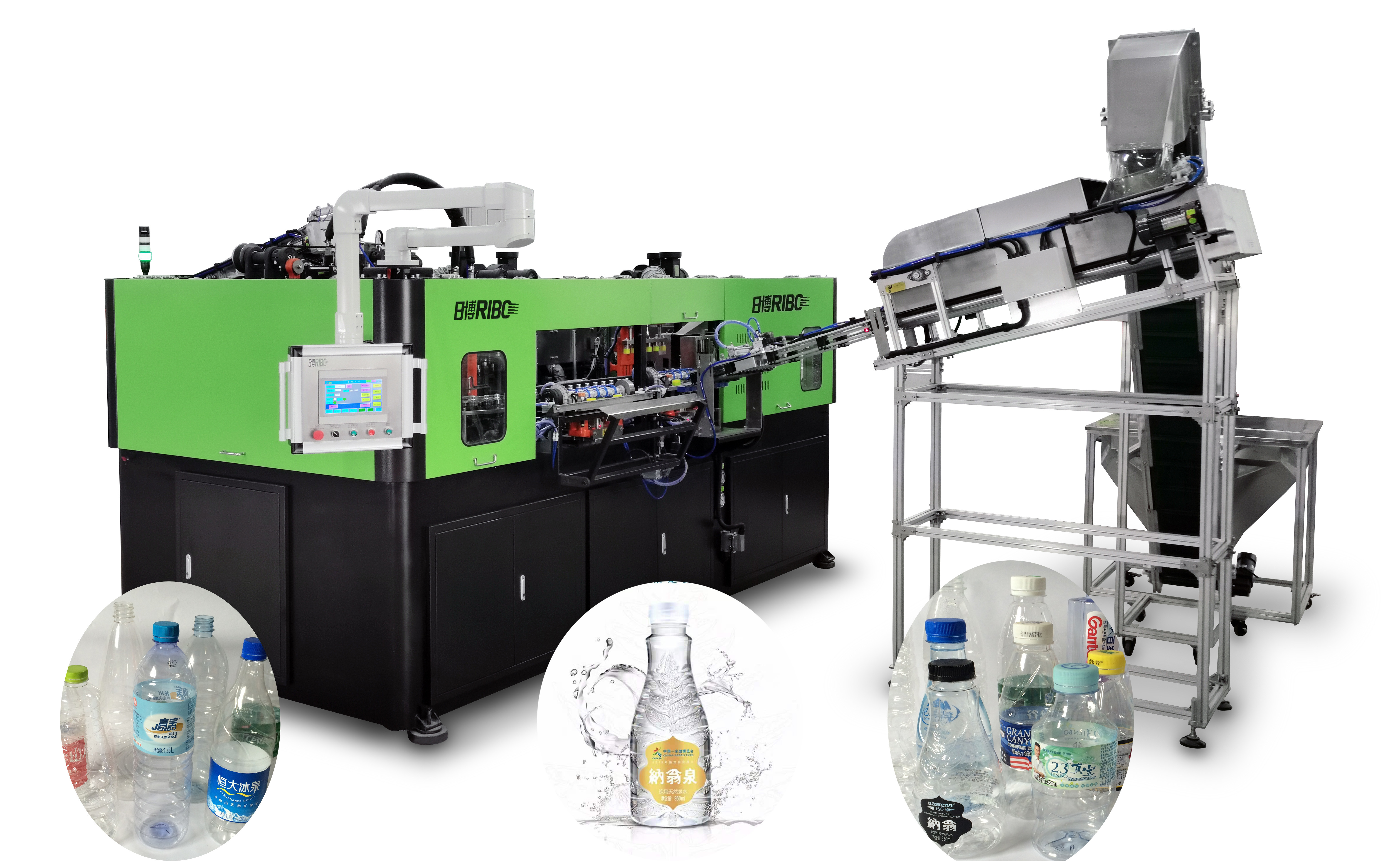

12000 बीपीएच पानी की बोतल स्वचालित उड़ा मोल्डिंग मशीन मूल्य
ब्लो मोल्डिंग नो-हाउ एंड मैकेनिज्म
BLMS-13000 में मुख्य रूप से प्रीफॉर्म ऑटो-अनस्क्रैम्बलिंग मैकेनिज्म, प्रीफॉर्म ऑटो-लोडिंग मैकेनिज्म, हीटिंग शामिल हैं
सिस्टम, फॉरवर्डिंग सिस्टम, ब्लो मोल्डिंग मैकेनिज्म, बॉटल हैंडलिंग मैकेनिज्म और मैन-मशीन इंटरफेस।
मैं।अव्यवस्थित पहिले को खोलने के बाद, अनस्क्रैम्बलर उन्हें एक बार 9 पीसी, वितरण तंत्र में वितरित करता है।
द्वितीयप्रीफॉर्म की अनुपस्थिति का पता लगाने के लिए प्रीफॉर्म फीडिंग ऑर्बिट एक फोटोइलेक्ट्रिक सेंसर स्विच से लैस है।इस बीच,
सेंसर प्रीफॉर्म लोडिंग मोटर और वितरण सिलेंडर की गति को नियंत्रित करता है।
iii.प्रीफॉर्म लोडिंग मैनिपुलेटर वितरण तंत्र द्वारा गिराए गए 9 प्रीफॉर्म को क्लैंप करता है और उन्हें 9 में डालता है
क्रमशः हीटिंग धारक।
iv.हीटिंग सिस्टम मैनिपुलेटर द्वारा लोड किए गए प्रीफॉर्म्स को होमोथर्मल तरीके से गर्म करता है।
v. प्रीफॉर्म्स को हीटर के 5 सेट, इंफ्रारेड लैंप पाइप की दस परतों द्वारा एक मार्ग में गर्म किया जाता है।का तापमान temperature
प्रत्येक परत को मैन-मशीन इंटरफेस के माध्यम से समायोजित किया जा सकता है।
vi.प्रीफॉर्म हीटिंग स्टेपिंग और डिलीवरिंग मैकेनिज्म भी सर्वो मोटर द्वारा संचालित होता है, जो ट्रांसमिशन बनाता है
सटीक स्थिति के साथ तेज और स्थिर।
vii.ब्लोइंग मैकेनिज्म में जाने से पहले, प्रीफॉर्म दो फोटोइलेक्ट्रिक स्विच में आएंगे जो पता लगाने के लिए तैयार हैं
प्रीफॉर्म की अनुपस्थिति इस प्रकार ब्लोइंग या नो ब्लोइंग का संचालन करने के लिए संकेत भेजती है।
viii.फ़ॉरवर्डिंग सिस्टम के पोजिशनिंग समाप्त होने के बाद, ब्लोइंग मैकेनिज्म गर्म होने लगता है और मोल्ड को गर्म करना शुरू कर देता है
पहिले.
ix.बॉटल हैंडलिंग मैकेनिज्म का मैनिपुलेटर चक तैयार बोतलों को नीचे उतारने के लिए रिवॉल्विंग सिलेंडर द्वारा संचालित होता है
क्रांतिकारियों से।
एक्स।बोतल हैंडलिंग तंत्र के बाद एक स्ट्रोक स्विच सेट होता है।एक बार बोतल की अनुपस्थिति का पता चलने पर, स्विच चालू हो जाएगा
अलार्म दें और मशीन को तुरंत बंद करने का संकेत दें।
xi.मैन-मशीन इंटरफेस (टच स्क्रीन) ऑपरेटरों के लिए कार्य मंच है।यह ऑपरेटिंग इंटरफेस से बना है,
मॉनिटरिंग इंटरफ़ेस, पैरामीटर इनपुट इंटरफ़ेस, अलर्टिंग इंटरफ़ेस, आदि।
xii.ब्लो मोल्डिंग मशीन दो 40kg उच्च दबाव गैस धारकों (60L प्रत्येक) और दो 10kg कम दबाव गैस से सुसज्जित है
धारक (एक 27L है जबकि दूसरा 60L है) जो मशीन को स्थिर वायु आपूर्ति का आश्वासन देता है।इसके अलावा, यह हवा छानने के साथ बनाया गया है
साथ ही यह सुनिश्चित करने के लिए कि गैस शुद्ध और स्वच्छ है।
तकनीकी मापदण्ड
| आइटम | इकाई | नमूना | |
| बीएलएमएस-13000 | |||
| मोल्डिंग युक्ति। | गुहा पिच | मिमी | 76 |
| पहिले ताप पिच | मिमी | 76 | |
| सीएवी की संख्या | सीएवी | 9 | |
| कंटेनर युक्ति। | मैक्स। कंटेनर वॉल्यूम | ली | 0.6 |
| गर्दन व्यास रेंज | मिमी | 18-38 | |
| मैक्स.कंटेनर व्यास | मिमी | 70 | |
| अधिकतम कंटेनर ऊंचाई | मिमी | 240 | |
| सैद्धांतिक आउटपुट | बीपीएच | १३०००~१२००० | |
| पावर स्पेक। | मूल्यांकित शक्ति | किलोवाट | 98 |
| बिजली की खपत | किलोवाट | 60~70 | |
| कंप्रेसर युक्ति। | ब्लोइंग प्रेशर | एमपीए | 2.5 ~ 3.2 |
| हवा की खपत | एम³/मिनट | 9~10 | |
| पूरी मशीन युक्ति। | आकार | मिमी | 6160*4150*3300 |
| वजन | किलोग्राम | 8000 | |
| नोट: निरंतर तकनीकी विकास के कारण बिना किसी पूर्व सूचना के विनिर्देश में सुधार किया जाएगा। | |||
| विशेष डिजाइन ग्राहकों की जरूरतों के अनुरूप हैं। | |||
18g के भीतर गोल या अंडाकार आकार की पानी की बोतलों की क्षमता ≤0.6L (गर्दन का आकार: 2925#,3025#,28#) 12000bph हो सकती है
अनुरूप होना।
फिर भी, इसे कुछ हद तक कम किया जा सकता है बशर्ते बोतल चौकोर या तेज किनारों वाली हो।वास्तविक आउटपुट
बोतल के आकार पर निर्भर करता है, प्रीफॉर्म का वजन, प्रीफॉर्म के लिए डिजाइन की अनुकूलता और बोतल के लिए,
संयंत्र की झटका मोल्डिंग स्थिति, आदि। अनुकूलित क्षमता प्राप्त करने के लिए, ग्राहक को उनकी आपूर्ति सुनिश्चित करनी चाहिए
पानी, बिजली और हवा प्रासंगिक आवश्यकताओं को पूरा करते हैं और ऑपरेटर मशीन को ठीक से चलाते और बनाए रखते हैं, इसके अनुरूप conform
उपयोगकर्ता का मैनुअल।
मशीन लेआउट
