| उत्पत्ति के प्लेस: | चीन में निर्मित |
|---|---|
| ब्रांड नाम: | RiBo |
| मॉडल संख्या: | रीबो-4CR10L |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | मुख्य मशीन और प्रीफॉर्म फीडिंग सिस्टम लकड़ी के फूस, स्पेयर पार्ट्स द्वारा पैक किया जाएगा और बोतल झटक |
| प्रसव के समय: | 120 दिन |
| भुगतान शर्तें: | टी / टी, एल / सी |
| आपूर्ति की क्षमता: | 10 पीसीएस / महीने |
| नाम: | बड़ी बोतल बनाने की मशीन, स्वचालित हाई स्पीड ब्लोइंग मशीन की कीमत, प्लास्टिक की बोतल ब्लोइंग मशीन निर | उत्पादन: | 4000 ~ 3200 बीपीएच |
|---|---|---|---|
| उत्पाद का नाम: | पीईटी पहिले, बोतल मोल्डिंग मशीन के लिए पेट ब्लोइंग मशीन की कीमत | गुहा पिच: | 250 मिमी |
| प्रीफॉर्म हीटिंग पिच: | 63.5mm | सीएवी की संख्या: | 4 गुहाएँ |
| अधिकतम कंटेनर मात्रा: | 10 एल | गर्दन व्यास रेंज: | 50 मिमी |
| समर्थन रिंग व्यास: | 57mm | अधिकतम कंटेनर ऊंचाई: | 460mm |
| फुदकने का दबाव: | 2.8 ~ 3.5 एमपीए | हवा की खपत: | १२एम३/मिनट/४.०एमपीए |
| सर्वो मोटर ब्रांड: | ओमरोन (जापान) | अधिकतम कंटेनर व्यास: | 220 मिमी |
| शर्त: | नया | आवेदन: | पेट बोतल |
| स्वचालित: | हाँ, पूर्ण स्वचालित | गारंटी: | 12 महीने |
| बिक्री के बाद सेवा प्रदान की जाती है: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, फील्ड रखरखाव और मरम्मत सेवा, ऑनलाइन समर्थन, विदेशी | वोल्टेज: | अनुकूलित, 3 चरणबद्ध 380V / 415V / 50HZ |
| वजन: | 10600kg | बिजली (डब्ल्यू) की खपत: | 58 ~ 78 किलोवाट |
| हाई लाइट: | पीएलसी कंट्रोल 20 लीटर पीईटी ब्लोइंग मशीन,20 लीटर पीईटी ब्लोइंग मशीन 4000 बीपीएच,स्वचालित पालतू झटका मोल्डिंग मशीन 3200 बीपीएच |
||

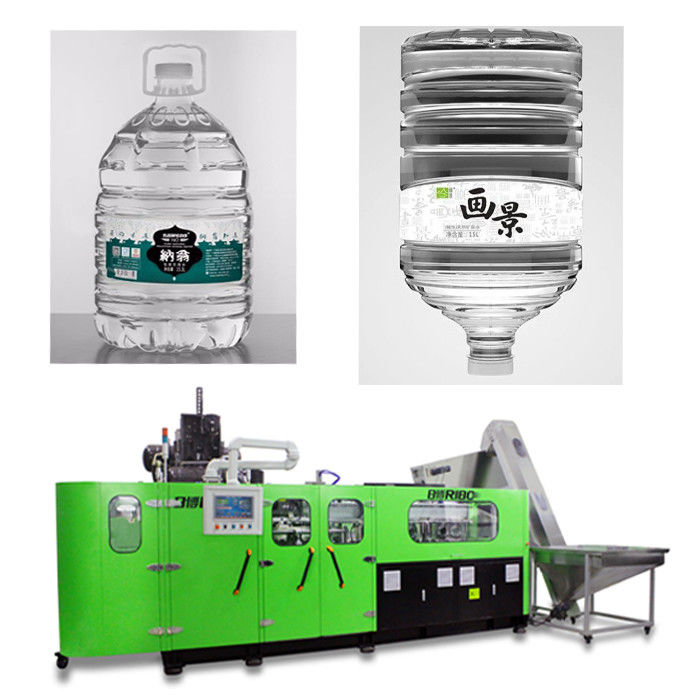

10 एल ~ 20 एल पूर्ण स्वचालित पालतू प्लास्टिक की बोतल उड़ाने वाली मशीन 20 लीटर पीईटी उड़ाने की मशीन
आर सीरीज मशीन का परिचय
I. सारांश
आर श्रृंखला मैंइनियर फुल इलेक्ट्रिक पीईटी बॉटल ब्लो मोल्डिंग मशीन एक हाई स्पीड ऑटोमैटिक पीईटी ब्लोअर है जिसे वर्तमान में सबसे उन्नत बॉटल ब्लोइंग तकनीक के साथ डिजाइन और विकसित किया गया है, जिसके फायदों को तेज, स्थिर, सरल, सामान्य प्रयोजन और पर्यावरण के लिए सुरक्षित बताया जा सकता है।यह मुख्य रूप से पानी, पेय, जूस आदि के लिए ब्लो मोल्डिंग पीईटी कंटेनरों में लागू होता है। मशीन उच्च दक्षता के साथ प्रचुर मात्रा में पैदावार देती है।प्रत्येक गुहा की क्षमता 1000 ~ 800bph तक बढ़ा दी गई है जब बोतल का आकार क्रमशः 10L के बराबर या उससे कम होता है, जो उच्च अंत ग्राहकों की आवश्यकताओं को पूरा कर सकता है।प्रीफॉर्म ऑटो लोडिंग सिस्टम से लैस, मशीन पूरी प्रक्रियाओं के दौरान किसी भी ऑपरेटर के हस्तक्षेप के बिना, लगातार प्रदर्शन और उच्च गति के साथ पूरी तरह से स्वचालित रूप से काम करती है।तदनुसार, संदूषण की संभावना को स्पष्ट रूप से कम किया जा सकता है, जो उत्पादों की गुणवत्ता का आश्वासन देता है।
द्वितीय.प्रौद्योगिकी विकास
सर्वो पीएलसी प्रणाली का अनुप्रयोग:
हाई-स्पीड पोजिशनिंग के लिए पीटीओ (सर्वो पोजिशनिंग मॉड्यूल) सिस्टम का उपयोग करते हुए ओमरोन मोशन कंट्रोलर सिस्टम (इंटीग्रेशन मॉड्यूल टाइप) को अपनाया, प्रॉक्सिमिटी सेंसर्स ऑर्बिटल टारगेट लोकेशन की खोज करते हैं, सर्वो सिस्टम को हाई-स्पीड सिग्नल भेजते हैं।ट्रैक की स्थिति का पता ऑनलाइन उच्च परिशुद्धता रोटरी एनकोडर द्वारा निर्मित सर्वो मोटर द्वारा लगाया जाता है, जो नियंत्रण प्रणाली को वापस सूचनाएं भेजता है, अंत में, पोजिशनिंग मॉड्यूल द्वारा हाई-स्पीड पोजिशनिंग की जाती है।
सर्वो मोटर का अनुप्रयोग

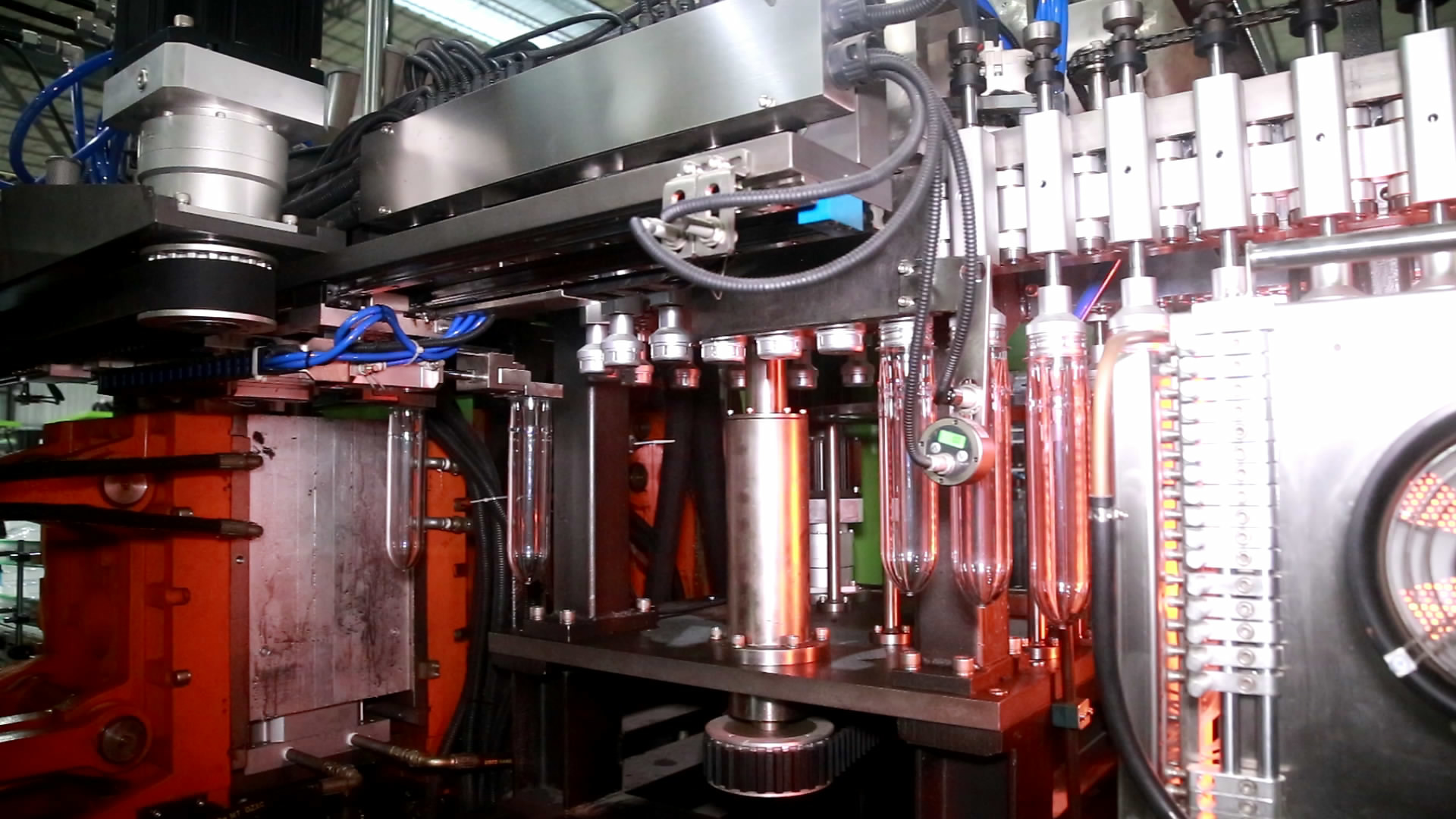

मोल्ड मूवमेंट मैकेनिज्म: गियर बॉक्स को कनेक्ट करने के लिए सर्वो मोटर को अपनाया गया, सिंक्रोनिकल ट्रांसमिशन सिस्टम को क्रमशः दो लिंकेज रॉड्स द्वारा ढोए गए मोल्ड के दोनों किनारों पर दो हिंज मैकेनिज्म के पारस्परिक ऊपर और नीचे की गति को पूरा करने के लिए अपनाया जाता है।इस तरह, बीच में दो मोल्ड होल्डिंग प्लेट्स विपरीत रूप से या एक-दूसरे की ओर चलती हैं, जिसे आम तौर पर मोल्ड ओपनिंग और क्लोजिंग के रूप में जाना जाता है।सर्वो मोटर द्वारा संचालित हाउलिंग व्हील लगातार दक्षिणावर्त चक्कर लगाता है, बिजली के प्रभाव और पहनने को कम करता है, मोल्ड को अधिक सुचारू रूप से जकड़ता है।प्रत्येक राउंड मोल्ड होल्डिंग प्लेट्स मूवमेंट के एक पूरे चक्र की ओर ले जाता है------खुला और बंद।इसके अलावा उच्च दबाव हवा सुपरचार्ज मोल्ड लॉकिंग तंत्र लागू किया जाता है जो मोल्ड प्लेटों के बीच प्रभाव को कम करता है और प्रभावी रूप से मोल्ड की रक्षा करता है।इसके अलावा, यह तैयार बोतलों पर बिदाई लाइनों की दृश्यता को कम करने में मदद करता है।सर्वो मोटर चालित मोल्ड मूवमेंट मैकेनिज्म को कठोर इंजीनियरिंग सिमुलेशन विश्लेषण पर डिज़ाइन और बनाया गया है, जो यह सुनिश्चित करता है कि मोल्ड गति की श्रृंखला सरल, सटीक, सुसंगत और तेज हो, जिससे चक्र का समय 0.2 ~ 0.4 सेकंड हो।
प्रीफॉर्म फीडिंग और प्रीफॉर्म हीटिंग होल्डर ट्रांसफर मैकेनिज्म: प्रीफॉर्म फीडिंग स्टार व्हील और प्रीफॉर्म हीटिंग होल्डर ट्रांसफर मैकेनिज्म सर्वो मोटर सिंक्रोनस बेल्ट लिंकेज टाइप ड्राइव स्टेप द्वारा संचालित होते हैं।प्रीफॉर्म रोटरी हीटिंग सिस्टम के लिए, प्रीफॉर्म हीटिंग होल्डर को वेरिएबल फ्रीक्वेंसी मोटर द्वारा नियंत्रित किया जाता है, प्रीफॉर्म (प्रीफॉर्म नेक ऊपर की ओर है) 360 डिग्री निर्बाध रूप से रोटरी हीटिंग, 63 मिमी प्रीफॉर्म हीटिंग पिच है, अधिक प्रीफॉर्म को समान दूरी के भीतर निर्बाध रूप से गर्म किया जाता है, जिससे दक्षता में सुधार होता है। और 40% से ऊपर ऊर्जा की बचत।एक ही सर्वो मोटर का उपयोग संरचना को सरल बनाने के लिए हाई-स्पीड स्टेपिंग पोजिशनिंग को घुमाने के लिए स्लाइड ट्रैक पर सिंक्रोनस रूप से संचालित करने के लिए किया जाता है, जो स्टेपिंग ट्रैक को तेज और स्थिर बनाता है, उत्पादन चक्र के समय को छोटा करता है और उत्पादन क्षमता में काफी सुधार करता है।
चर पिच तंत्र: इस तंत्र को सीधे स्क्रू को जोड़ने के लिए सर्वो मोटर को अपनाया जाता है, पेंच एक गोल हो जाता है, पिच को सीधे 63.5 मिमी से 250 मिमी में बदल दिया गया था, दो तंत्रों के बीच उच्च गति और सटीक प्रदर्शन हैंडलिंग सुनिश्चित करता है।
ग्रिपर्स और बॉटल आउट-फीड मैकेनिज्म के साथ प्रीफॉर्म ट्रांसफर सिस्टम: हीटेड प्रीफॉर्म्स ब्लो मोल्ड में फीड होते हैं और तैयार बॉटल फीड-आउट एक ही सर्वो मोटर और सिंक्रोनस बेल्ट द्वारा संचालित होते हैं, इन दो गतियों के लिए उच्च गति और सटीक सुनिश्चित करते हैं।
स्ट्रेचिंग मैकेनिज्म (डाउन स्ट्रेचिंग):स्ट्रेचिंग रॉड एक सर्वो मोटर द्वारा एक साथ संचालित होते हैं, जो छड़ की गति की समकालिकता सुनिश्चित करता है और उत्पादन से पहले समायोजन करना आसान बनाता है।(ब्लो मोल्ड को इंटरचेंज करने के बाद, स्ट्रेचिंग रॉड्स की ऊंचाई को समायोजित करना बहुत आसान हो जाता है, बस मैनुअल द्वारा समायोजन करने के बजाय, टच स्क्रीन पर डेटा इनपुट करने की आवश्यकता होती है।)
थर्मोस्टेटिक हीटिंग सिस्टम का अनुप्रयोग

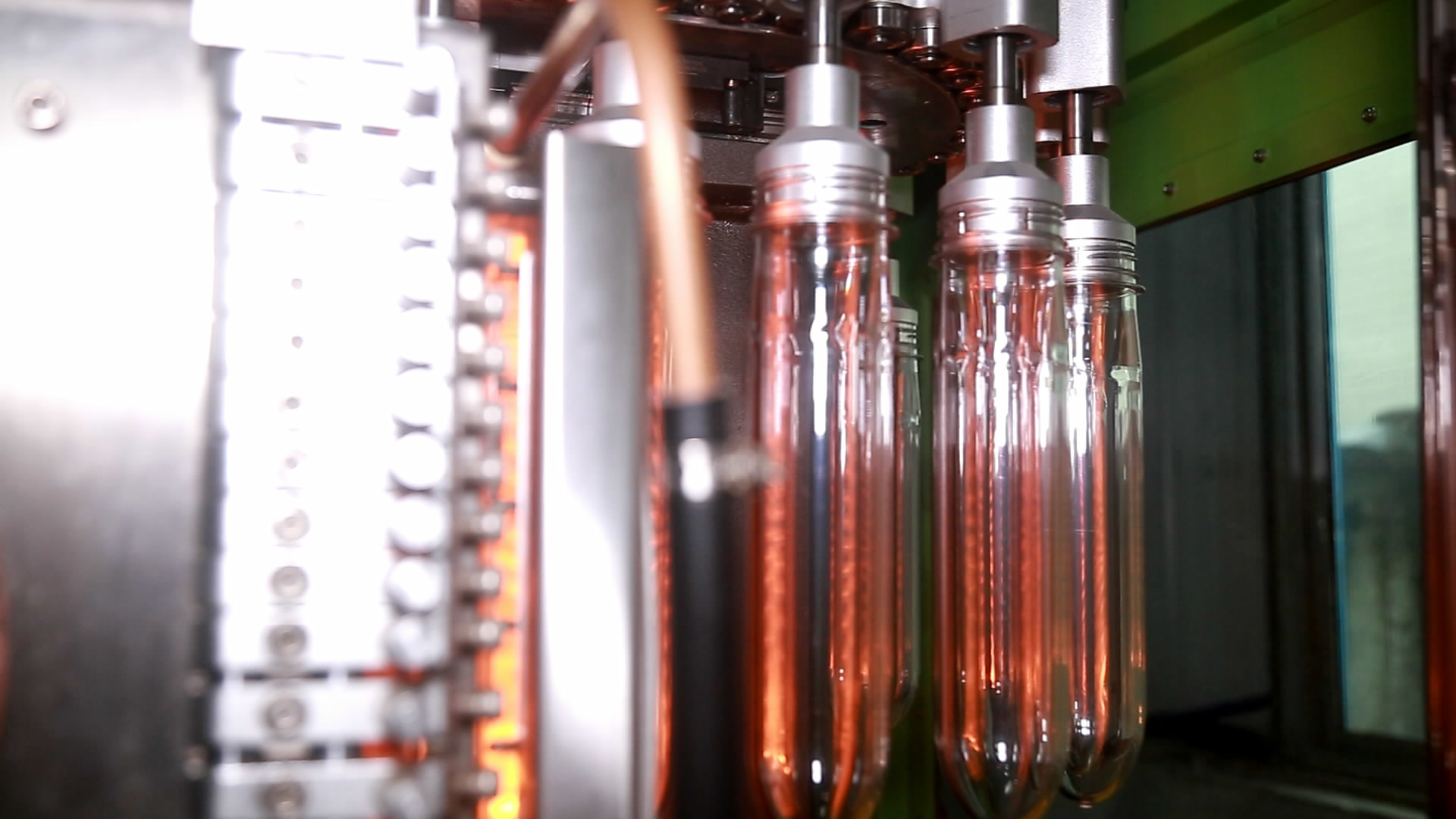

मॉड्यूलर नियंत्रण प्रणाली का उपयोग थर्मोस्टेटिक फ्लास्क ब्लैंक हीटिंग ओवन में किया जाता है, जो प्रीफॉर्म को गर्म करने के लिए इंफ्रारेड लैंप और रिफ्लेक्टर का उपयोग करता है।तापमान मान सेट करने के बाद, उपकरण वोल्टेज में उतार-चढ़ाव और पर्यावरणीय तापमान परिवर्तन से प्रभावित हुए बिना दर के अनुसार आउटपुट वोल्टेज को स्वचालित रूप से समायोजित कर सकता है।इसी समय, यह आवृत्ति कनवर्टर द्वारा नियंत्रित हवा को परिचालित करके भी ठंडा किया जाता है, जो प्रभावी रूप से आंतरिक हीटिंग तापमान और हीटिंग ओवन के निरंतर तापमान की गारंटी दे सकता है, और प्रत्येक पहिले की सतह और उसके आंतरिक तापमान को समान रूप से गर्म कर सकता है।इसके अलावा, बोतल हीटिंग ओवन में 360 डिग्री घूमती है, ताकि प्रीफॉर्म के प्रत्येक पक्ष को समान रूप से गर्म किया जा सके, जिससे उड़ा बोतल की उपज और मोटी दीवार वाले प्रीफॉर्म की अनुकूलन क्षमता में सुधार होता है।
प्रीफॉर्म हीटिंग सिस्टम में फुल क्लोज्ड-लूप वोल्टेज रेगुलेटर का अनुप्रयोग:
हीटिंग ओवन का तापमान पूर्ण बंद-लूप वोल्टेज नियामक (प्रतिक्रिया के साथ) द्वारा नियंत्रित किया जाता है जिसे स्वतंत्र रूप से रीबो कंपनी द्वारा विकसित किया गया है।नियंत्रक प्रति सेकंड 100 बार की स्कैनिंग आवृत्ति पर आउटपुट वोल्टेज (सेट वैल्यू) का पता लगाता है और समायोजित करता है, ताकि समान रूप से वोल्टेज आउटपुट के प्रभाव को प्राप्त किया जा सके और हीटिंग तत्व (लैंप) की गर्मी में उतार-चढ़ाव के कारण अस्थिर हीटिंग प्रभाव की समस्या को हल किया जा सके। ) बिजली की आपूर्ति के वोल्टेज में उतार-चढ़ाव के कारण।इसके अलावा, बंद-लूप नियंत्रण प्रणाली मूल हीटिंग ओवन के निरंतर तापमान नियंत्रण प्रणाली के साथ बातचीत और सहयोग करती है, जिससे पर्यावरणीय तापमान परिवर्तन के कारण हीटिंग तापमान में उतार-चढ़ाव में काफी सुधार होता है।बोतल ब्लोइंग मशीन में उपरोक्त तकनीक के अनुप्रयोग से, प्रत्येक प्रीफॉर्म की हीटिंग एकरूपता और स्थिरता पूरी तरह से सुसंगत हो जाती है, जो अंत में प्रत्येक गुहा के बोतल उड़ाने वाले प्रभाव की स्थिरता और एकरूपता सुनिश्चित करती है।इस बंद-लूप इकाई ने बोतल उड़ाने वाले उपकरणों के समग्र प्रदर्शन में और सुधार किया है।
मशीन पिछले हीटिंग ओवन के अंत में प्रीफॉर्म तापमान का पता लगाने से लैस है, अगर प्रीफॉर्म तापमान उड़ाने वाले तापमान तक नहीं पहुंचता है, तो प्रीफॉर्म झटका मोल्ड में जा रहा है लेकिन हवा को बचाने, उड़ाने वाला नहीं है।
तकनीकी मापदण्ड
| आइटम | इकाई | नमूना | |
| रीबो-4CR10L | |||
| मोल्डिंग युक्ति। | पहिले पिच | मिमी | २५० |
| पहिले ताप पिच | मिमी | 63.5 | |
| सीएवी की संख्या | सीएवी | 4 | |
कंटेनर युक्ति। |
मैक्स। कंटेनर वॉल्यूम | ली | 10 |
| गर्दन व्यास रेंज | मिमी | 50 | |
| समर्थन रिंग व्यास | मिमी | 57 | |
| मैक्स.कंटेनर व्यास | मिमी | २२० | |
| अधिकतम कंटेनर ऊंचाई | मिमी | 460 | |
| सैद्धांतिक आउटपुट | बीपीएच | 4000~3200 | |
| पावर स्पेक। | रेटेड पावर | किलोवाट | १५९ |
| बिजली की खपत | किलोवाट | 58~78 | |
| कंप्रेसर युक्ति। | ब्लोइंग प्रेशर | एमपीए | 2.8 ~ 3.5 |
| हवा की खपत | एम³/मिनट | 12 | |
| मुख्य मशीन युक्ति। | आकार | मिमी | 9836*3750*3520* |
| वजन | किलोग्राम | 10600 | |
| नोट: निरंतर तकनीकी विकास के कारण बिना किसी पूर्व सूचना के विनिर्देश में सुधार किया जाएगा। | |||
| विशेष डिजाइन ग्राहकों की जरूरतों के अनुरूप हैं। | |||
