| उत्पत्ति के प्लेस: | ग्वांगडोंग, चीन |
|---|---|
| ब्रांड नाम: | RiBo |
| मॉडल संख्या: | रिबो-3CR5L |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | स्पेयर पार्ट्स और बोतल झटका मोल्ड लकड़ी के बक्से, मुख्य मशीन द्वारा पैक किया जाएगा और प्रीफॉर्म फीडि |
| प्रसव के समय: | 120 दिन |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी |
| आपूर्ति की क्षमता: | 10 पीसी / महीना |
| स्वचालित: | हाँ | प्लास्टिक संसाधित: | पीईटी |
|---|---|---|---|
| ब्लो मोल्डिंग प्रकार: | खिंचाव झटका मोल्डिंग, बोतल झटका मोल्डिंग मशीन blow | आवेदन: | बोतल |
| वोल्टेज: | 380V / 3PH / 50HZ, अनुकूलित | गारंटी: | 12 महीने, 1 वर्ष |
| बिक्री के बाद सेवा प्रदान की जाती है: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, वीडियो तकनीकी सहायता, फील्ड रखरखाव और मरम्मत सेवा, | उत्पाद का नाम: | स्वचालित ब्लोइंग मोल्डिंग मशीन, सेमी ऑटो पीईटी बोतल स्ट्रेच ब्लो मोल्डिंग मशीन / उपकरण, ब्लो मोल्डिं |
| क्षमता: | ३६०० ~ ३००० बीपीएच | गुहा: | 3-गुहा |
| नाम: | स्वचालित सर्वो मोटर झटका मोल्डिंग मशीन | प्रकार: | खिंचाव पालतू झटका मोल्डिंग |
| गुहा पिच: | 190 मिमी | प्रीफॉर्म हीटिंग पिच: | 63.5mm |
| अधिकतम कंटेनर मात्रा: | 5L | गर्दन व्यास रेंज: | 39 ~ 45 मिमी |
| समर्थन रिंग व्यास: | 57 मिमी | अधिकतम कंटेनर व्यास: | 180 मिमी |
| अधिकतम कंटेनर ऊंचाई: | 330 मिमी | फुदकने का दबाव: | 2.8 ~ 3.5 एमपीए |
| हवा की खपत: | १२ एम३/मिनट/४० किग्रा | के लिए इस्तेमाल होता है: | खाद्य तेल की बोतल, पानी की बोतल, सॉस की बोतल |
| मूल्यांकित शक्ति: | 118 किलोवाट | बिजली की खपत: | 46 ~ 56 किलोवाट |
| पीएलसी (मोशन कंट्रोलर): | ओमरोन (जापान) | सर्वो मोटर: | ओमरोन (जापान) |
| हाई लाइट: | 380V पीईटी बोतल उड़ा मोल्डिंग उपकरण,बोतल उड़ा मोल्डिंग उपकरण 3 गुहा,380V पीईटी बोतल मोल्डिंग उपकरण |
||

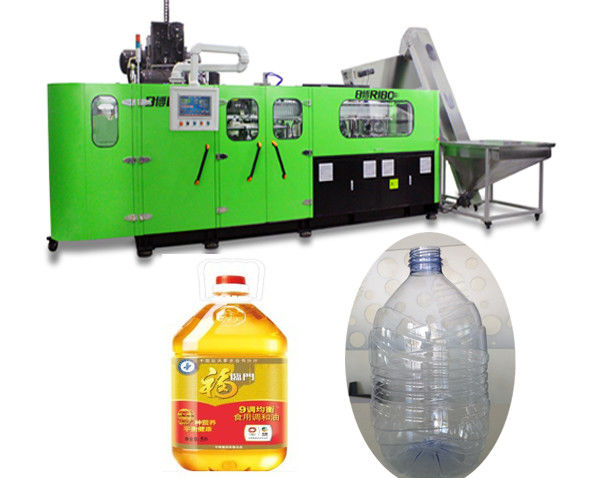

5 लीटर खनिज पानी की बोतलें / तेल की बोतल उड़ा मोल्डिंग मशीन पीईटी उड़ा मोल्डिंग उपकरण
प्रौद्योगिकी विकास
सर्वो पीएलसी प्रणाली का अनुप्रयोग:
उच्च के लिए पीटीओ (सर्वो पोजिशनिंग मॉड्यूल) प्रणाली का उपयोग करते हुए ओमरोन मोशन कंट्रोलर सिस्टम (एकीकरण मॉड्यूल प्रकार) को अपनाया।
स्पीड पोजिशनिंग, प्रॉक्सिमिटी सेंसर्स ऑर्बिटल टारगेट लोकेशन की खोज करते हैं, सर्वो सिस्टम को हाई-स्पीड सिग्नल भेजते हैं।
ट्रैक की स्थिति का पता ऑनलाइन उच्च परिशुद्धता रोटरी एनकोडर द्वारा लगाया जाता है, जो सर्वो मोटर में निर्मित होता है, जो सूचनाएं वापस भेजता है
नियंत्रण प्रणाली के लिए, अंत में, पोजिशनिंग मॉड्यूल द्वारा हाई-स्पीड पोजिशनिंग की जाती है।
सर्वो मोटर का अनुप्रयोग
मोल्ड आंदोलन तंत्र: अपनाया सर्वो मोटर गियर बॉक्स कनेक्ट, तुल्यकालिक संचरण प्रणाली है
मोल्ड के दोनों किनारों पर दो टिका तंत्रों के पारस्परिक ऊपर और नीचे गति को पूरा करने के लिए अपनाया गया
क्रमशः लिंकेज रॉड।इस प्रकार, बीच में दो मोल्ड धारण करने वाली प्लेटें विपरीत रूप से या एक दूसरे की ओर चलती हैं, जो है
आम तौर पर मोल्ड खोलने और बंद करने के रूप में जाना जाता है।सर्वो मोटर द्वारा संचालित हाउलिंग व्हील दक्षिणावर्त चक्कर लगाता है
लगातार, बिजली के प्रभाव और पहनने को कम करने, मोल्ड क्लैंपिंग को अधिक सुचारू रूप से बनाता है।प्रत्येक दौर की ओर जाता है a
मोल्ड होल्डिंग प्लेट्स मूवमेंट का पूरा चक्र ------ खुला और बंद।इसके अलावा उच्च दबाव हवा सुपरचार्ज मोल्ड लॉकिंग
तंत्र लागू किया जाता है जो मोल्ड प्लेटों के बीच प्रभाव को कम करता है और मोल्डों को प्रभावी ढंग से बचाता है।इसके अलावा, यह करने में मदद करता है
तैयार बोतलों पर बिदाई लाइनों की दृश्यता कम करें।सर्वो मोटर चालित मोल्ड आंदोलन तंत्र को डिज़ाइन किया गया है और
कठोर इंजीनियरिंग सिमुलेशन विश्लेषण पर बनाया गया है, जो सुनिश्चित करता है कि मोल्ड गति की श्रृंखला सरल, सटीक है,
लगातार और तेज, चक्र समय 0.2 ~ 0.4 सेकंड बनाते हैं।
चर पिच तंत्र: पेंच को सीधे जोड़ने के लिए इस तंत्र को सर्वो मोटर को अपनाया जाता है, पेंच बदल जाता है a
दौर, पिच को सीधे 63.5 मिमी से 190 मिमी में बदल दिया गया था, उच्च गति और सटीक प्रदर्शन हैंडलिंग सुनिश्चित करता है
दो तंत्र।
थर्मोस्टेटिक हीटिंग सिस्टम का अनुप्रयोग
मॉड्यूलर नियंत्रण प्रणाली का उपयोग थर्मोस्टेटिक फ्लास्क खाली हीटिंग ओवन में किया जाता है, जो इन्फ्रारेड लैंप और परावर्तक का उपयोग करता है
हीटिंग पहिले।तापमान मान सेट करने के बाद, उपकरण स्वचालित रूप से आउटपुट वोल्टेज को के अनुसार समायोजित कर सकता है
वोल्टेज में उतार-चढ़ाव और पर्यावरणीय तापमान परिवर्तन से प्रभावित हुए बिना दर।साथ ही इसे द्वारा ठंडा भी किया जाता है
आवृत्ति कनवर्टर द्वारा नियंत्रित परिसंचारी हवा, जो प्रभावी रूप से आंतरिक ताप तापमान और स्थिरांक की गारंटी दे सकती है
हीटिंग ओवन का तापमान, और प्रत्येक पहिले की सतह और उसके आंतरिक तापमान को समान रूप से गर्म करें।
इसके अलावा, बोतल हीटिंग ओवन में 360 डिग्री घूमती है, ताकि प्रीफॉर्म के प्रत्येक पक्ष को समान रूप से गर्म किया जा सके, जो
उड़ा बोतल की उपज और मोटी दीवार वाले प्रीफॉर्म की अनुकूलन क्षमता में सुधार करता है।
आसान रखरखाव
Omron सर्वो नियंत्रक प्रणाली (गति नियंत्रक, मॉड्यूलर) विशेष संचार के माध्यम से मशीन से जुड़ा हुआ है
केबल। उपयोगकर्ता गति नियंत्रक के माध्यम से मशीन के सभी कार्यों का प्रबंधन कर सकता है।मशीन में खराबी आने के बाद,
मैन-मशीन इंटरफ़ेस ऑपरेटर को चेतावनी संकेत और दोष निदान रिपोर्ट प्रदान करेगा, ऑपरेटर जल्दी से ढूंढ सकता है
गलती का कारण और गलती प्रदर्शन के माध्यम से जल्द से जल्द समस्या निवारण।
★ अगर बोतल एयर कन्वेक्टर में ब्लॉक/भरी हुई है, तो प्रोग्राम में ऑटोमैटिक स्टॉप फीडिंग प्रीफॉर्म्स का फंक्शन सेट किया जा सकता है
फोटोइलेक्ट्रिक डिटेक्शन के माध्यम से।
★ अगर मशीन उड़ाने के बाद मशीन बहुत लंबे समय तक काम करना बंद कर देती है, तो हीटिंग लैंप को के कार्य के साथ सेट किया जा सकता है
स्वचालित रूप से तापमान को कम करने, बिजली की खपत को बचाने और हीटिंग सीट में अत्यधिक तापमान से बचने के लिए।
(तापमान सेटिंग टच स्क्रीन में सेट है)
सुरक्षा
बोतल उड़ाने वाली मशीन के पारस्परिक भाग सुरक्षात्मक उपकरणों और चेतावनी संकेतों से सुसज्जित हैं।
मैं।ऑपरेटरों की सुरक्षा
मशीन पूरी तरह से सही विश्वसनीय सुरक्षा द्वार के साथ संलग्न है और प्रिंसिपल पर एल्यूमीनियम एंटीस्लिप प्लेट से भी सुसज्जित है
सतह, जो ऑपरेटरों की सुरक्षा को सबसे बड़ी डिग्री तक आश्वस्त कर सकती है।
द्वितीयमशीन की सुरक्षा
पोजिशनिंग सिस्टम, क्लैम्पिंग सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए मल्टीपल पॉइंट डिटेक्शन तकनीक अपनाई जाती है
और स्ट्रेचिंग सिस्टम को सबसे बड़ी डिग्री तक।
पीने के पानी के लिए पीईटी बोतल बनाने के लिए इस श्रृंखला का व्यापक रूप से उपयोग किया जाता है,खाद्य तेल, भोजन, दैनिक रसायन …… ect।
तकनीकी मापदण्ड
| आइटम | इकाई | मोल्डेल | |
| रिबो-3CR5L | |||
| मोल्डिंग युक्ति। | पहिले पिच | मिमी | 190 |
| पहिले ताप पिच | मिमी | 63.5 | |
| सीएवी की संख्या | सीएवी | 3 | |
| कंटेनर युक्ति। | मैक्स। कंटेनर वॉल्यूम | ली | 5 |
| गर्दन व्यास रेंज | मिमी | 39~45 | |
| समर्थन रिंग व्यास | मिमी | 57 | |
| मैक्स.कंटेनर व्यास | 180 | ||
| अधिकतम कंटेनर ऊंचाई | मिमी | 330 | |
| सैद्धांतिक आउटपुट | बीपीएच | ३६००~३००० | |
| पावर स्पेक। | मूल्यांकित शक्ति | किलोवाट | ११८ |
| बिजली की खपत | किलोवाट | 46~56 | |
| कंप्रेसर युक्ति। | ब्लोइंग प्रेशर | एमपीए | 2.8 ~ 3.5 |
| हवा की खपत | एम³/मिनट | 9 | |
| मुख्य मशीन युक्ति। | आकार | मिमी | 7200*3435*3300 |
| वजन | किलोग्राम | 8000 | |
| नोट: निरंतर तकनीकी विकास के कारण बिना किसी पूर्व सूचना के विनिर्देश में सुधार किया जाएगा। | |||
| विशेष डिजाइन ग्राहकों की जरूरतों के अनुरूप हैं। | |||
