| उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन |
|---|---|
| ब्रांड नाम: | RIBO |
| मॉडल संख्या: | रिबो-8CR2L |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मुख्य ब्लोइंग मशीन और प्रीफॉर्म फीडिंग सिस्टम लकड़ी के फूस द्वारा पैक किए जाते हैं |
| प्रसव के समय: | 120 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 100 PCS / वर्ष |
| गुहा पिच: | 120 मिमी | प्रीफॉर्म हीटिंग पिच: | 38mm |
|---|---|---|---|
| सीएवी की संख्या: | 8 | अधिकतम कंटेनर मात्रा: | 2L |
| गर्दन व्यास रेंज: | 18 ~ 30 मिमी | अधिकतम कंटेनर व्यास: | 114mm |
| अधिकतम कंटेनर ऊंचाई: | 320mm | उत्पादन: | 16000 ~ 12000 बीपीएच |
| मूल्यांकित शक्ति: | 147 किलोवाट/घंटा | बिजली की खपत: | 48 ~ 68 किलोवाट / एच |
| गारंटी: | 1 साल | बिक्री के बाद सेवा प्रदान की जाती है: | विदेशों में सेवा मशीनरी, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता, कमीशन और प्रशिक्षण के लिए उपलब्ध इंजीन |
| प्रमुखता देना: | 12000BPH ऑटोमैटिक ब्लो मोल्डिंग मशीन,16000BPH ऑटोमैटिक ब्लो मोल्डिंग मशीन,147 KW / H ऑटोमैटिक ब्लो मोल्डिंग मशीन |
||
प्रौद्योगिकी विकास
सर्वो पीएलसी प्रणाली का अनुप्रयोग:
उच्च के लिए पीटीओ (सर्वो पोजिशनिंग मॉड्यूल) प्रणाली का उपयोग करते हुए ओमरोन मोशन कंट्रोलर सिस्टम (एकीकरण मॉड्यूल प्रकार) को अपनाया।
स्पीड पोजिशनिंग, प्रॉक्सिमिटी सेंसर्स ऑर्बिटल टारगेट लोकेशन की खोज करते हैं, सर्वो सिस्टम को हाई-स्पीड सिग्नल भेजते हैं।
ट्रैक की स्थिति का पता ऑनलाइन उच्च परिशुद्धता रोटरी एनकोडर द्वारा लगाया जाता है, जो सर्वो मोटर में निर्मित होता है, जो सूचनाएं वापस भेजता है
नियंत्रण प्रणाली के लिए, अंत में, पोजिशनिंग मॉड्यूल द्वारा हाई-स्पीड पोजिशनिंग की जाती है।
सर्वो मोटर का अनुप्रयोग
मोल्ड मूवमेंट मैकेनिज्म: अपनाया गया सर्वो मोटर गियर बॉक्स को कनेक्ट करता है, सिंक्रोनिकल ट्रांसमिशन सिस्टम है
मोल्ड के दोनों किनारों पर दो टिका तंत्रों के पारस्परिक ऊपर और नीचे गति को पूरा करने के लिए अपनाया गया
क्रमशः लिंकेज रॉड।इस प्रकार, बीच में दो मोल्ड धारण करने वाली प्लेटें विपरीत रूप से या एक दूसरे की ओर चलती हैं, जो है
आम तौर पर मोल्ड खोलने और बंद करने के रूप में जाना जाता है।सर्वो मोटर द्वारा संचालित हाउलिंग व्हील दक्षिणावर्त चक्कर लगाता है
लगातार, बिजली के प्रभाव और पहनने को कम करने, मोल्ड क्लैंपिंग को अधिक सुचारू रूप से बनाता है।प्रत्येक दौर की ओर जाता है a
मोल्ड होल्डिंग प्लेट्स मूवमेंट का पूरा चक्र ------ खुला और बंद।इसके अलावा उच्च दबाव हवा सुपरचार्ज मोल्ड लॉकिंग
तंत्र लागू किया जाता है जो मोल्ड प्लेटों के बीच प्रभाव को कम करता है और मोल्डों को प्रभावी ढंग से बचाता है।इसके अलावा, यह करने में मदद करता है
तैयार बोतलों पर बिदाई लाइनों की दृश्यता कम करें।सर्वो मोटर चालित मोल्ड आंदोलन तंत्र को डिज़ाइन किया गया है और
कठोर इंजीनियरिंग सिमुलेशन विश्लेषण पर बनाया गया है, जो सुनिश्चित करता है कि मोल्ड गति की श्रृंखला सरल, सटीक है,
लगातार और तेज, चक्र समय 0.2 ~ 0.4 सेकंड बनाते हैं।
प्रीफॉर्म फीडिंग और प्रीफॉर्म हीटिंग होल्डर ट्रांसफर मैकेनिज्म: प्रीफॉर्म फीडिंग स्टार व्हील और
प्रीफॉर्म हीटिंग होल्डर ट्रांसफर मैकेनिज्म सर्वो मोटर सिंक्रोनस बेल्ट लिंकेज टाइप ड्राइव स्टेप द्वारा संचालित होता है।के लिये
प्रीफॉर्म रोटरी हीटिंग सिस्टम, प्रीफॉर्म हीटिंग होल्डर्स को वेरिएबल फ्रीक्वेंसी मोटर द्वारा नियंत्रित किया जाता है, प्रीफॉर्म (प्रीफॉर्म नेक is .)
ऊपर की ओर) 360 डिग्री निर्बाध रूप से रोटरी हीटिंग, 48 मिमी प्रीफॉर्म हीटिंग पिच, अधिक प्रीफॉर्म निर्बाध रूप से गर्म होते हैं
उसी दूरी के भीतर, जो 40% से ऊपर दक्षता और ऊर्जा बचत में सुधार करता है।एक ही सर्वो मोटर का उपयोग के लिए किया जाता है
संरचना को सरल बनाने के लिए हाई-स्पीड स्टेपिंग पोजिशनिंग को घुमाने के लिए स्लाइड ट्रैक पर सिंक्रोनाइज़ करें, जो बनाता है
तेजी से और स्थिर कदम, उत्पादन चक्र के समय को छोटा करें और उत्पादन क्षमता में काफी सुधार करें।
गर्म / परिवर्तनीय पिच तंत्र के बाद प्रदर्शन: पेंच को जोड़ने के लिए इस तंत्र को सर्वो मोटर अपनाया जाता है
सीधे, पेंच घूमता है, पिच को 48 मिमी से सीधे 96 मिमी में बदल दिया गया था, उच्च सुनिश्चित करने के लिए संरचना को बदल दिया गया था
दो तंत्रों के बीच गति और सटीक प्रदर्शन हैंडलिंग।

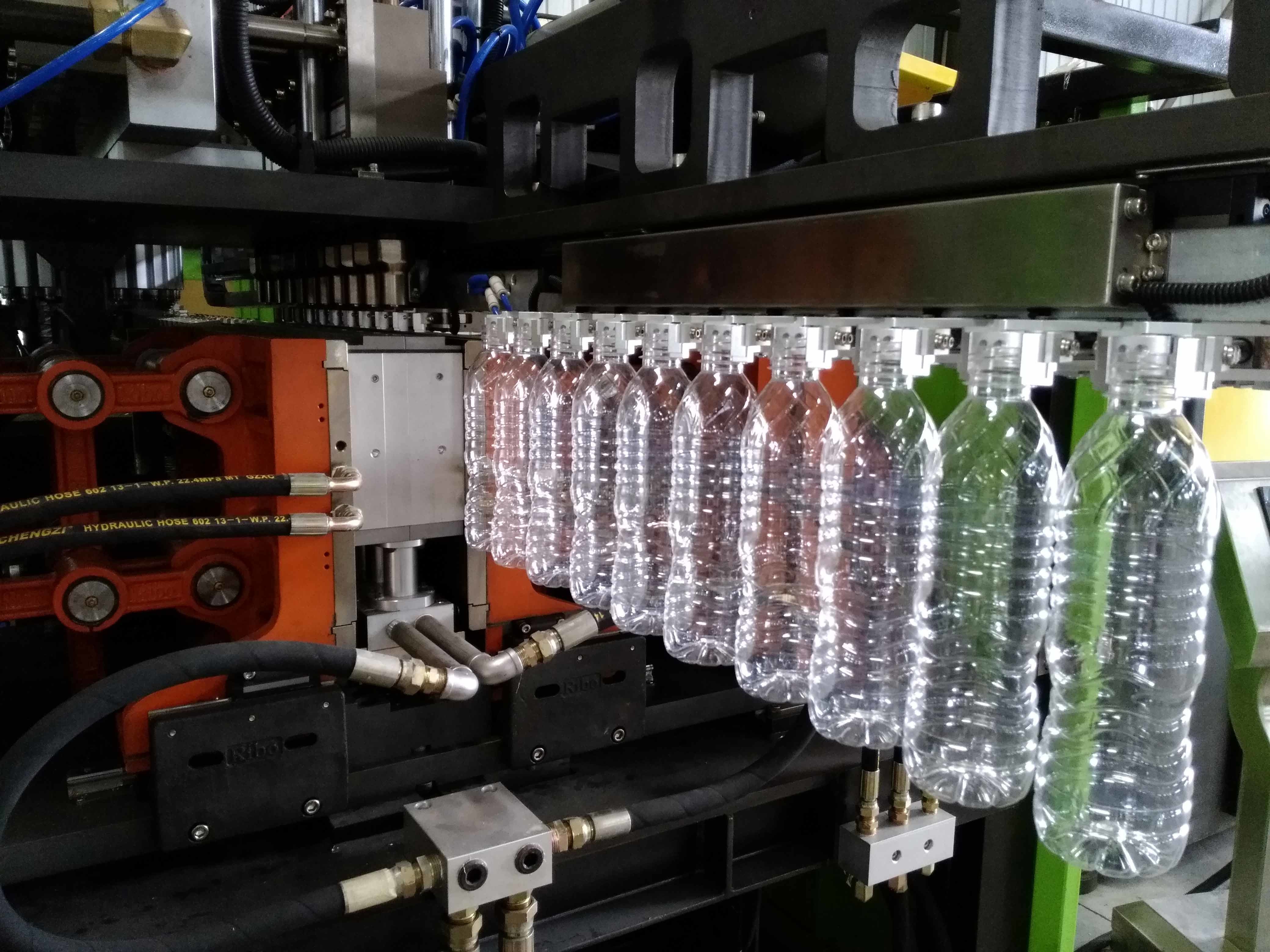

ग्रिपर्स और बॉटल आउट-फीड मैकेनिज्म के साथ प्रीफॉर्म ट्रांसफर सिस्टम: हीटेड प्रीफॉर्म्स ब्लो मोल्ड में डिलीवर करते हैं और
उच्च गति और सटीक सुनिश्चित करने के लिए एक ही सर्वो मोटर और सिंक्रोनस बेल्ट द्वारा संचालित समाप्त बोतलें आउट-फीड
इन दो गतियों।
स्ट्रेचिंग मैकेनिज्म (डाउन स्ट्रेचिंग): स्ट्रेचिंग रॉड एक बार में एक सर्वो मोटर द्वारा संचालित होते हैं, जो
छड़ की गति की समकालिकता सुनिश्चित करता है और उत्पादन से पहले समायोजन करना आसान बनाता है।(उपरांत
ब्लो मोल्ड को इंटरचेंज करना, स्ट्रेचिंग रॉड्स की ऊंचाई को समायोजित करना बहुत आसान बनाता है, बस डेटा को इनपुट करने की आवश्यकता है
टच स्क्रीन, मैनुअल द्वारा समायोजन करने के बजाय।)
थर्मोस्टेटिक हीटिंग सिस्टम का अनुप्रयोग
मॉड्यूलर नियंत्रण प्रणाली का उपयोग थर्मोस्टेटिक फ्लास्क खाली हीटिंग ओवन में किया जाता है, जो इन्फ्रारेड लैंप और परावर्तक का उपयोग करता है
हीटिंग पहिले।तापमान मान सेट करने के बाद, उपकरण स्वचालित रूप से आउटपुट वोल्टेज को के अनुसार समायोजित कर सकता है
वोल्टेज में उतार-चढ़ाव और पर्यावरणीय तापमान परिवर्तन से प्रभावित हुए बिना दर।साथ ही इसे द्वारा ठंडा भी किया जाता है
आवृत्ति कनवर्टर द्वारा नियंत्रित परिसंचारी हवा, जो प्रभावी रूप से आंतरिक ताप तापमान और स्थिरांक की गारंटी दे सकती है
हीटिंग ओवन का तापमान, और प्रत्येक पहिले की सतह और उसके आंतरिक तापमान को समान रूप से गर्म करें।
इसके अलावा, बोतल हीटिंग ओवन में 360 डिग्री घूमती है, ताकि प्रीफॉर्म के प्रत्येक पक्ष को समान रूप से गर्म किया जा सके, जो
उड़ा बोतल की उपज और मोटी दीवार वाले प्रीफॉर्म की अनुकूलन क्षमता में सुधार करता है।
प्रीफॉर्म हीटिंग सिस्टम में फुल क्लोज्ड-लूप वोल्टेज रेगुलेटर का अनुप्रयोग:
हीटिंग ओवन का तापमान पूर्ण बंद-लूप वोल्टेज नियामक (प्रतिक्रिया के साथ) द्वारा नियंत्रित किया जाता है जो
रिबो कंपनी द्वारा स्वतंत्र रूप से विकसित किया गया।नियंत्रक स्कैनिंग पर आउटपुट वोल्टेज (सेट वैल्यू) का पता लगाता है और समायोजित करता है
प्रति सेकंड 218 बार की आवृत्ति, ताकि समान रूप से वोल्टेज आउटपुट के प्रभाव को प्राप्त किया जा सके और अस्थिर की समस्या को हल किया जा सके
बिजली की आपूर्ति के वोल्टेज में उतार-चढ़ाव के कारण ताप तत्व (लैंप) की गर्मी में उतार-चढ़ाव के कारण ताप प्रभाव।में
इसके अलावा, बंद-लूप नियंत्रण प्रणाली मूल हीटिंग ओवन के निरंतर तापमान नियंत्रण के साथ बातचीत और सहयोग करती है
प्रणाली, पर्यावरणीय तापमान परिवर्तन के कारण हीटिंग तापमान में उतार-चढ़ाव में काफी सुधार करती है।के आवेदन द्वारा
बोतल उड़ाने वाली मशीन में उपरोक्त तकनीक, प्रत्येक पहिले की हीटिंग एकरूपता और स्थिरता पूरी तरह से होती है
संगत, जो अंत में प्रत्येक गुहा के बोतल उड़ाने वाले प्रभाव की स्थिरता और एकरूपता सुनिश्चित करता है।इस बंद-लूप इकाई में है
बोतल उड़ाने वाले उपकरणों के समग्र प्रदर्शन में और सुधार हुआ।
मशीन पिछले हीटिंग ओवन के अंत में पहिले तापमान का पता लगाने के साथ सुसज्जित है, अगर पहिले तापमान
उड़ाने वाले तापमान तक नहीं पहुंचता है, प्रीफॉर्म झटका मोल्ड में जा रहा है लेकिन हवा को बचाने, उड़ाने वाला नहीं है।
तकनीकी मापदण्ड
| आइटम | इकाई | नमूना | |
| रिबो-8CR2L | |||
| मोल्डिंग युक्ति। | पहिले पिच | मिमी | १२० |
| पहिले ताप पिच | मिमी | 38 | |
| सीएवी की संख्या | सीएवी | 8 | |
| कंटेनर युक्ति। | मैक्स। कंटेनर वॉल्यूम | ली | 2 |
| गर्दन व्यास रेंज | मिमी | 18 ~ 30 | |
| मैक्स.कंटेनर व्यास | मिमी | 114 | |
| अधिकतम कंटेनर ऊंचाई | मिमी | 320 | |
| सैद्धांतिक आउटपुट | बीपीएच | १६०००~१२००० | |
| पावर स्पेक। | मूल्यांकित शक्ति | किलोवाट | 147 |
| बिजली की खपत | किलोवाट | 48~68 | |
| कंप्रेसर युक्ति। | ब्लोइंग प्रेशर | एमपीए | 2.5 ~ 3.2 |
| हवा की खपत | एम३/मिनट | 8~10 | |
| मुख्य मशीन युक्ति। | आकार | मिमी | ७८६९*३४००*३२०० |
| वजन | किलोग्राम | 10500 | |
| *निरंतर तकनीकी विकास के कारण बिना किसी पूर्व सूचना के विनिर्देश में सुधार किया जाएगा। | |||
| * विशेष डिजाइन ग्राहकों की जरूरतों के अनुरूप हैं। | |||
