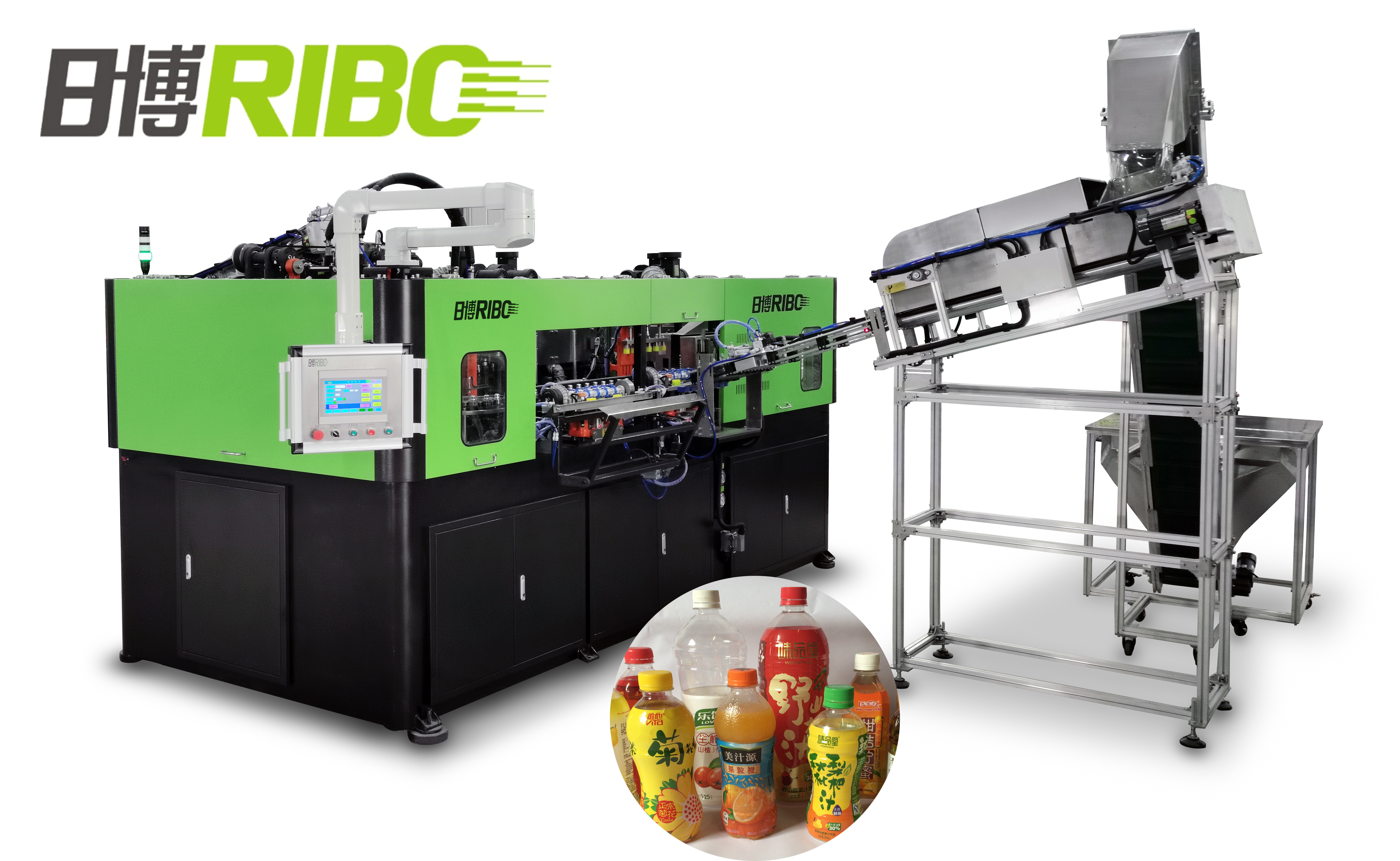

2400BPH 4 गुहा उड़ा मोल्डिंग मशीन

मशीन विशेषताएं:

बॉटल प्रीफॉर्म स्वचालित रूप से हीटिंग ओवन में लोड हो जाते हैं


मशीन सुपर-स्टैंडर्ड एंटी-वाइब्रेशन डिज़ाइन की समग्र संरचना के साथ अपनाती है, मशीन की हाई-स्पीड ऑपरेशन स्टेट कम से कम हिल जाएगी।

ब्लोइंग साइकल में बोतलें बनने के बाद उन्हें हटा दिया जाता है और यह सिलसिला जारी रहता है।तैयार बोतलों को फिर भरने के लिए सीधे एक कन्वेयर पर लोड किया जाता है या बाद में उपयोग के लिए संग्रहीत किया जा सकता है।


हम सभी अपनी मशीन की उच्च गुणवत्ता सुनिश्चित करने के लिए 304 स्टेनलेस स्टील या खाद्य स्तर की सामग्री का उपयोग करते हैं।पीएलसी नियंत्रण प्रणाली का उपयोग किया जाता है और बिजली के पुर्जे यास्कावा, ओमरोन, फेस्टो, श्नाइडर आदि जैसे प्रसिद्ध ब्रांड का उपयोग कर रहे हैं।

I. प्रौद्योगिकी विकास

मैं।मोल्ड लॉकिंग सिस्टम का नवाचार

सर्वो मोटर को 4-पीस मोल्ड होल्डर की गति को चलाने के लिए अपनाया गया है और उच्च दबाव सुपरचार्ज्ड मोल्ड लॉकिंग तंत्र सुसज्जित है।यह मोल्ड क्लैम्पिंग और ओपनिंग मैकेनिज्म दर्जनों वर्षों के अभ्यास पर स्वयं द्वारा सफलतापूर्वक विकसित किया गया है जो अब घरेलू रैखिक झटका मोल्डिंग मशीनों पर लागू सबसे कुशल क्लैम्पिंग और ओपनिंग मैकेनिज्म है।मोल्ड आंदोलन चक्र का समय केवल 0.4 ~ 0.5 सेकंड है।इस बीच, पूरा आंदोलन सटीक, स्थिर और तेज है, जबकि मोल्ड प्लेटों के बीच के प्रभाव को परिशोधित किया गया है, जो प्रभावी रूप से मोल्डों की रक्षा कर सकता है और तैयार बोतलों पर बिदाई लाइनों की दृश्यता को कम कर सकता है।

द्वितीयसर्वो पीएलसी प्रणाली का अनुप्रयोग

तत्काल स्थिति का संचालन करने के लिए सर्वो प्रणाली को अपनाया जाता है, निकटवर्ती सेंसर स्विच के साथ कक्षा की लक्ष्य स्थिति को कैप्चर किया जाता है जो तब सर्वो पीएलसी सिस्टम को त्वरित संकेत भेजता है।फिर सर्वो मोटर में प्लांट-इन रिवॉल्विंग कोडर लाइन पर कक्षा के स्थान का पता लगाएगा और फिर नियंत्रण प्रणाली को सूचना वापस खिलाएगा।नतीजतन, पीएलसी और पोजिशनिंग मॉड्यूल द्वारा ओरिएंटेशन किया जाएगा।

iii.सर्वो मोटर का अनुप्रयोग

मोल्ड मूवमेंट मैकेनिज्म: सर्वो मोटर रेड्यूसर सिंक्रोनिकल ट्रांसमिशन सिस्टम को क्रमशः दो लिंकेज रॉड्स द्वारा ढोए गए मोल्ड के दोनों किनारों पर दो हिंज मैकेनिज्म के पारस्परिक ऊपर और नीचे की गति को पूरा करने के लिए अपनाया जाता है।इस तरह, बीच में दो मोल्ड होल्डिंग प्लेट्स विपरीत रूप से या एक-दूसरे की ओर चलती हैं, जिसे आम तौर पर मोल्ड ओपनिंग और क्लोजिंग के रूप में जाना जाता है।सर्वो मोटर द्वारा चलाया जाने वाला पहिया लगातार दक्षिणावर्त चक्कर लगाता है।प्रत्येक राउंड मोल्ड होल्डिंग प्लेट्स मूवमेंट के एक पूरे चक्र की ओर ले जाता है------खुला और बंद।इसके अलावा उच्च दबाव हवा सुपरचार्ज मोल्ड लॉकिंग तंत्र लागू किया जाता है जो मोल्ड प्लेटों के बीच प्रभाव को कम करता है और प्रभावी रूप से मोल्ड की रक्षा करता है।इसके अलावा, यह तैयार बोतलों पर बिदाई लाइनों की दृश्यता को कम करने में मदद करता है।सर्वो मोटर चालित मोल्ड मूवमेंट मैकेनिज्म को कठोर इंजीनियरिंग सिमुलेशन विश्लेषण पर डिज़ाइन और बनाया गया है, जो यह सुनिश्चित करता है कि मोल्ड गति की श्रृंखला सरल, सटीक, सुसंगत और तेज हो, जिससे चक्र का समय 0.3 ~ 0.5 सेकंड हो।

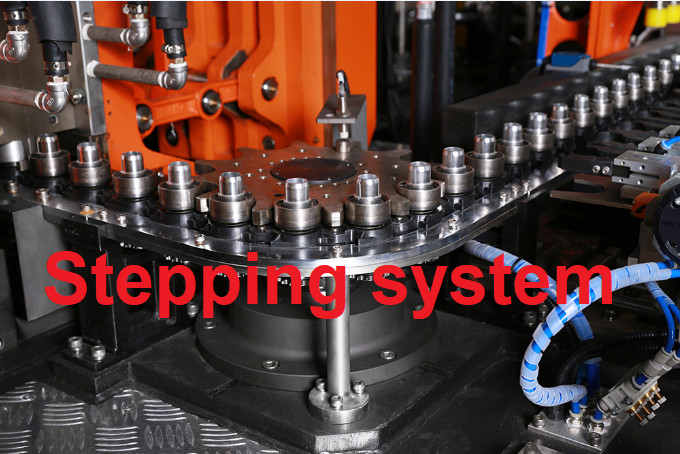

स्टेपिंग मैकेनिज्म: प्रीफॉर्म हीटिंग, डिलीवरिंग और बॉटल आउट फीडिंग के ट्रांसमिशन मोशन सभी सर्वो मोटर की सिंक्रोनिकल हाई स्पीड और सटीक पोजिशनिंग के परिणाम हैं।और सटीक स्थिति।(चक को चलाने के लिए अपनाया गया सर्वो मोटर, और चक एक चक्कर लगाता है, एक कदम चक्र पूरा होता है। इसका मतलब है कि इस बीच, 6 पीसी लोड करना, 6 पीसी गर्म प्रदर्शन झटका मोल्ड में आते हैं, 6 पीसी समाप्त बोतलें ली जाती हैं। रोबोट द्वारा बाहर। ) कक्षा द्वारा स्लाइड स्टेपिंग कम चक्र समय और उच्च दक्षता के साथ तेज और स्थिर है।

खिंचाव तंत्र: खींचने वाली छड़ें एक बार में सर्वो मोटर द्वारा संचालित होती हैं, जो छड़ की गति की समकालिकता सुनिश्चित करती है और उत्पादन से पहले समायोजन करना आसान बनाता है।

(ब्लो मोल्ड को इंटरचेंज करने के बाद, स्ट्रेचिंग रॉड्स की ऊंचाई को समायोजित करना बहुत आसान हो जाता है, बस टच स्क्रीन पर डेटा इनपुट करने की आवश्यकता होती है, मैनुअल द्वारा समायोजन करने की आवश्यकता नहीं होती है।)

ⅳ.ऊर्जा कुशल हीटिंग सिस्टम

प्रीफॉर्म हीटर का पैराटैक्टिक कोलोकेशन प्रीफॉर्म के बीच हीटिंग पिच को छोटा करता है, जिससे हीटर के स्थान और ऊर्जा का कुशलतापूर्वक उपयोग होता है, जिससे ऊर्जा की खपत और मशीन को स्थापित करने के क्षेत्र में कमी आती है।हीटर में प्रत्येक दीपक पाइप को व्यक्तिगत रूप से नियंत्रित किया जा सकता है।इसके अलावा, हीटर कनवर्टर नियंत्रित परिसंचारी एयर कूलिंग सिस्टम से लैस हैं जो हीटर के अंदर तापमान को स्थिर रख सकते हैं और लगातार गर्म हो जाते हैं, जो उच्च अच्छी भाग दर बनाता है।इसके अतिरिक्त, होमोथर्मल हीटर उस स्थिति में उत्कृष्ट रूप से काम करता है जहां तापमान में बहुत उतार-चढ़ाव होता है (10 ℃ ~ 30 ℃)।हीटिंग स्टेपिंग सिस्टम की स्थिति सर्वो मोटर, तेज और स्थिर द्वारा संचालित की जाती है।

v. स्वचालित प्रीफॉर्म अनस्क्रैम्बलिंग सिस्टम का अनुप्रयोग

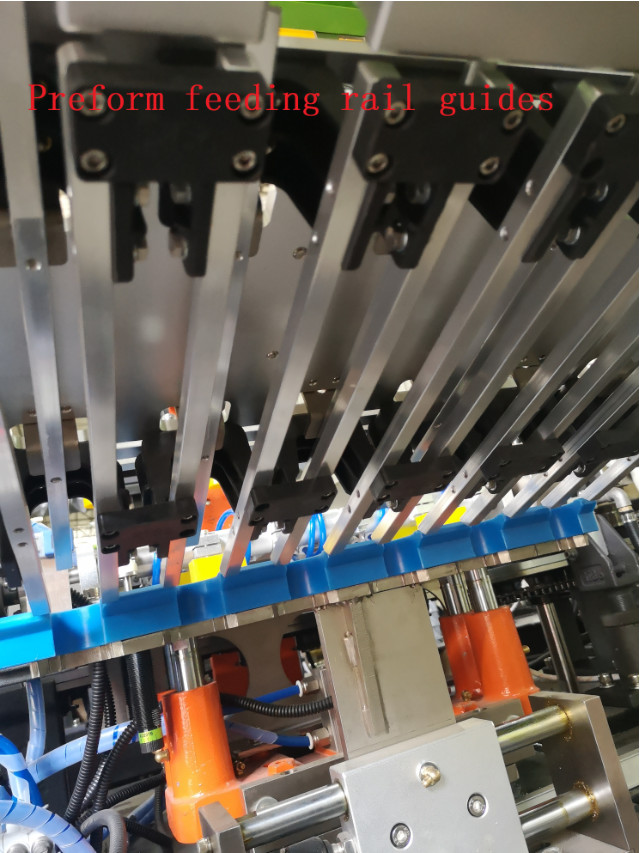

जब प्रीफॉर्म ऑटो अनस्क्रैम्बलिंग सिस्टम काम कर रहा होता है, तो प्रत्येक प्रीफॉर्म स्लाइड वे पर फोटो-इलेक्ट्रिकल सेंसर प्रीफॉर्म लोडिंग मोटर और वितरण सिलेंडर को यह सुनिश्चित करने के लिए आदेश देगा कि प्रीफॉर्म प्रत्येक स्लाइड तरीके पर समान रूप से फैल जाए।प्रीफॉर्म की अनुपस्थिति हॉपर को अधिक प्रीफॉर्म की डिलीवरी का अनुरोध करने के लिए एक अलर्ट ट्रिगर करेगी, जो सुनिश्चित करती है कि पूरी प्रक्रिया बिना रुके सुचारू रूप से चलती है।

द्वितीय.प्रदर्शन और लाभ

मैं।मैन-मशीन इंटरफ़ेस संचालित करना आसान है।तापमान समायोजन और प्रीफॉर्म वितरण सहित सब कुछ कम्प्यूटरीकृत है।

द्वितीयप्रीफॉर्म अनस्क्रैम्बलिंग, लोडिंग, बॉटल हैंडलिंग और ऑर्डरिंग सभी स्टेनलेस स्टील मैनिपुलेटर द्वारा दूसरे संदूषण के बिना स्वचालित रूप से संचालित होते हैं।

iii.जब प्रीफॉर्म को गर्म किया जा रहा हो तो सर्कुलेटिंग चिलिंग वाटर सिस्टम बोतल की गर्दन को विरूपण से बचा सकता है।

iv.होमोथर्मल हीटर ऑटो रिफ्लेक्शन और क्लोज्ड लूप एडजस्टिंग सिस्टम को अपनाता है, जिसमें वोल्टेज के उतार-चढ़ाव से प्रभावित न होकर लगातार अनुपात में बिजली की आपूर्ति होती है।संदेश श्रृंखला छोटी पिच और पैराटैक्टिक है, जो धीमी हीटिंग और कम बिजली की खपत को महसूस करने में मदद करती है।नतीजतन, प्रीफॉर्म को समान रूप से गर्म किया जा सकता है और उड़ाने में आसान होता है।

iv.सांचों की स्थापित स्थापना एक घंटे के भीतर सांचों को आसानी से बदलना संभव बनाती है।

v. मशीनों के लिए हमारे द्वारा उपयोग किए जाने वाले सभी महत्वपूर्ण भाग, जैसे कि विद्युत, हाइड्रोलिक और वायवीय घटक, सर्वो मोटर, आदि जापान, अमेरिका और यूरोप से आयातित प्रसिद्ध ब्रांडेड हिस्से हैं, जो हमारे उपकरणों की स्थिरता और लंबे जीवन को सुनिश्चित करते हैं।

III.आसान रखरखाव

चूंकि मशीन विशेष संचार केबलों के माध्यम से प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) से जुड़ी है, उपयोगकर्ता पीएलसी के माध्यम से मशीन के सभी कार्यों का प्रबंधन कर सकता है, जो कुछ गलत होने पर ऑपरेटरों को चेतावनी संकेत और समस्या निदान रिपोर्ट भेजेगा। मशीन के साथ।तदनुसार, ऑपरेटर आसानी से उन कारणों का पता लगा सकते हैं जो दिखाए गए संकेतों के माध्यम से समस्याओं का कारण बनते हैं और उन्हें जल्दी से ठीक कर सकते हैं।

चतुर्थ।सुरक्षा

BLMS-9000 ऑपरेटरों की सुरक्षा और मशीन के टिकाऊ स्थिर संचालन को सुनिश्चित करने के लिए निम्नलिखित मैकेनिक और इलेक्ट्रिक सुरक्षा उपकरणों से लैस है।

मैं।ऑपरेटरों की सुरक्षा

मशीन पूरी तरह से सही विश्वसनीय सुरक्षा द्वार के साथ संलग्न है और मुख्य सतह पर एल्यूमीनियम एंटीस्लिप प्लेट से सुसज्जित है, जो ऑपरेटरों की सुरक्षा को सबसे बड़ी डिग्री तक आश्वस्त कर सकती है।

द्वितीयमशीन की सुरक्षा

पोजिशनिंग सिस्टम, क्लैम्पिंग सिस्टम और स्ट्रेचिंग सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए मल्टीपल पॉइंट डिटेक्शन तकनीक को अपनाया जाता है।

तकनीकी मापदण्ड
